Одноканальный ШИМ генератор XY-LPWM

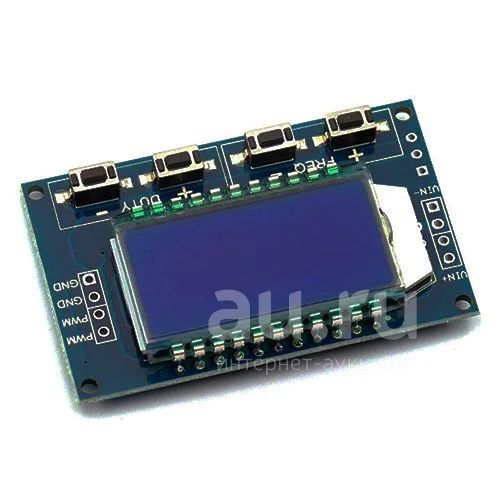

[IMG][/IMG]Генератор сигналов XY-LPWM - генерирует прямоугольные колебания с настраиваемой частотой и скважностью.

Рабочее напряжение: 3.3 - 30V;

Частота генерации: 1Hz - 150KHz;

Точность генерации частоты: 2%;

Ток нагрузки: 5…30mА;

Амплитуда выходного сигнала равна напряжению питания;

Рабочая температура: -20 … +70 °С.

Размер: 52x32 мм

ЖК- дисплеей: 2x4

На дисплей можно вывести только 2 числа по 3 цифры в каждом. В нижней строке отображается скважность ШИМ в процентах, а в верхней – частота. Частота выводится на дисплей в следующем формате:

XXX, шаг в 1Гц, в диапазоне 1 – 999Гц;

X.XX, шаг в 0.01кГц, в диапазоне 1.00 - 9.99кГц;

XX.X, шаг в 0.1кГц; в диапазоне 10.0 - 99.9кГц;

X.X.X, шаг в 1 кГц; в диапазоне 100 - 150 кГц

Модуль имеет 4 независимые кнопки для настройки частоты и рабочего цикла. Он поддерживает короткое нажатие (увеличение или уменьшение на единицу) и длительное нажатие (быстрое увеличение или уменьшение). Это очень просто. Параметры автоматически сохраняются после настройки. потерял.

1. Используется в качестве генератора сигнала прямоугольной формы для экспериментальной разработки;

2. Используется для генерации сигнала прямоугольной формы, который управляет драйвером двигателя;

3. Генерирование регулируемых импульсов для управления MCU;

4. Генерирование регулируемых импульсов для управления соответствующими цепями (такими приложениями, как регулирование скорости затемнения ШИМ).
