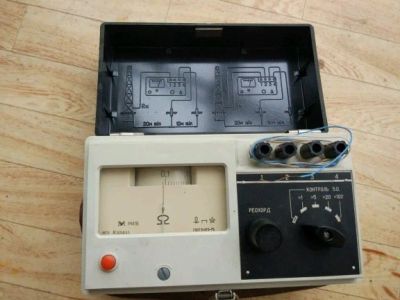

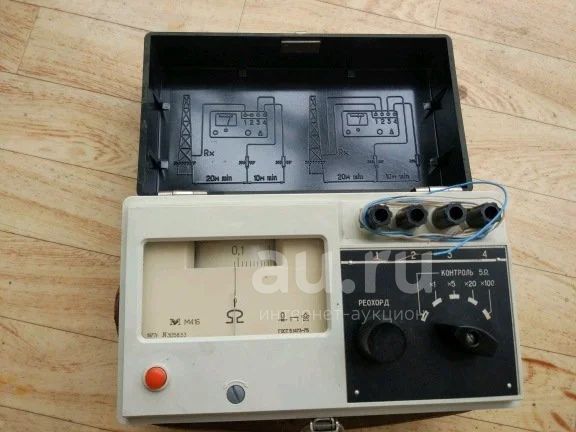

Измеритель сопротивления заземления М 416

I. НАЗНАЧЕНИЕ

Измерители сопротивления заземления М416 предназначены для измерения сопротивления заземляющих устройств, активных сопротивлений, а также могут быть использованы для определения удельного сопротивления грунта.

Предел измерения от 0,1 до 1000 ом.

Прибор М416 рассчитан для работы при температуре окружающего воздуха от -25°С до +60°С и относительной влажности 95 ± 3% при температуре +35°С.

II. ТЕХНИЧЕСКИЕ ДАННЫЕ

Прибор имеет четыре диапазона измерения:

0,1 ÷ 10 Ом

0,5 ÷ 50 Ом

2 ÷ 200 Ом

10 ÷ 1000 Ом

Основная погрешность прибора на оцифрованных отметках не превышает от измеряемой величины при сопротивлениях вспомогательного заземлителя и зонда ив более:

500 ом в диапазоне 0,1 ÷ 10 Ом

1000 ом в диапазоне 0,5 ÷ 50 Ом

2500 ом в диапазоне 2 ÷ 200 Ом

5000 ом в диапазоне 10 ÷ 1000 Ом

Основная погрешность прибора на оцифрованных отметках не превышает от измеряемой величины при сопротивлениях вспомогательного заземлителя и зонда не более:

где N - конечное значение диапазона, ом; Rх - измеряемое сопротивление, Ом.

Питание прибора - сухие элементы напряжением 4,5 В.

Потребляемый ток - не более 90 мА.

Один комплект сухих элементов обеспечивает ие менее 1000 измерений.

Напряжение на зажимах прибора при разомкнутой внешней цепи и номинальном значении напряжения источника питания - не менее 13 В.

Влияние блуждающих переменных токов частотой 50 Гц не превышает половины основной погрешности.

Вес прибора без упаковки - не более 3 кг.

Габаритные размеры - 245 X 140 X 160 мм.
