Импульсный блок питания S-400-24 24 Вольт 16.7 Ампер 400 Ватт

Блок питания S-400-24 является отличным решением для обеспечения работы 3D-принтеров. Это универсальный БП, который преобразует стандартный переменный ток 220 "из розетки" в постоянный ток 24 В с выходной силой 16.7 А и мощностью 400 Вт. Следовательно, его можно использовать для запитки практически любого электронного оборудования в входным напряжением 24 В

В конструкции 3D-принтера присутствует множество компонентов, для корректной работы критически важным условием является стабильность питания. Поэтому использовать обычные блоки питания, в целях экономии, не рекомендуется. Лучше воспользоваться вполне доступным, но надежным блоком питания S-400-24.

Можно выделить следующие его преимущества:

• компактные размеры;

• удобный форм-фактор;

• высокий уровень защищенности;

• встроенный стабилизатор;

• активное охлаждение;

• высокая мощность и сила тока;

• доступная стоимость.

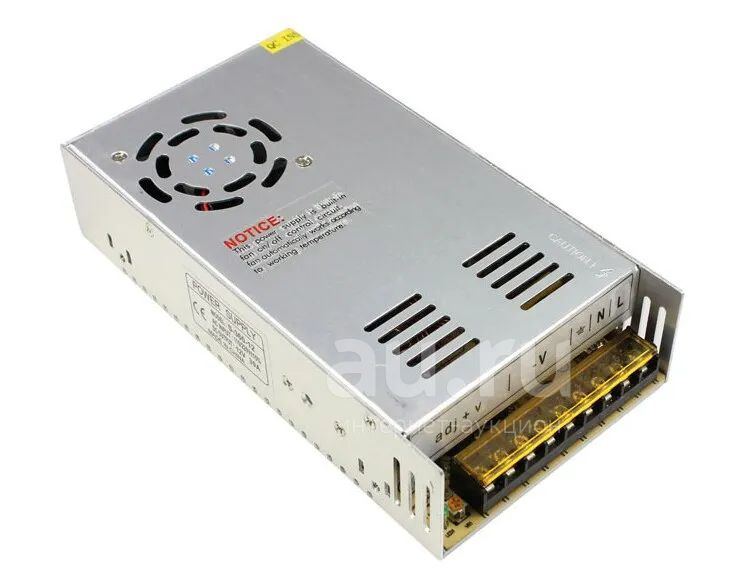

Блок питания выпускается в металлическом корпусе с антикоррозионным покрытием. В нем предусмотрено несколько зон перфорации для эффективного охлаждения. Корпус имеет несколько точек крепления, что позволяет монтировать его в различных положениях. Блок питания не обладает герметичностью, поэтому допускается его эксплуатация только в закрытых помещениях с умеренной влажностью.

Подключение низковольтного оборудования осуществляется с помощью клемм винтового крепления. Их конструкция исключает случайное отсоединение или замыкание контактов. В конструкции предусмотрены 3 пары выходных контактов с напряжением 24 В. Клеммная планка защищена толстыми перегородками, исключающие замыкания соседних клемм.

Важнейшим преимуществом блока питания S-400-24 является наличие встроенного стабилизатора выходного напряжения. Это критически важно для корректной и долговечной работы высокоточных элементов конструкции 3D-принтера.

В блоке питания предусмотрена автоматическая защита от следующих угроз:

• перепадов входного напряжения;

• короткого замыкания;

• перегрузки.

Такая комплексная система безопасности позволяет сохранить компоненты принтера от различных непредсказуемых факторов воздействия.

Источник питания S-400-24 входит в категорию мощных устройств, поэтому разработчики позаботились об эффективном охлаждении. В конструкцию устройства интегрирован кулер, работающий на высоких оборотах. Вентиляционные отверстия на корпусе расположены таким образом, чтобы кулеру было легко получать свежий и выталкивать нагретый воздух. Кулер работает с минимальным уровнем шума, поэтому блок питания можно устанавливать в жилых или рабочих помещениях. Благодаря активной системе охлаждения, электронные компоненты блока питания не перегреваются, что обеспечивает продолжительный срок службы изделия.

Для эффективного охлаждения блока питания, требуется постоянный приток свежего воздуха. Поэтому обязательна установка блока питания в местах с хорошей естественной циркуляцией воздушной массы. В противном случае кулер будет использовать уже горячий воздух, что не позволит качественно охлаждать устройство.

Точки болтового соединения для монтажа блока питания S-400-24 расположены на разных плоскостях корпуса изделия. Однако при монтаже БК нужно ориентироваться на то, чтобы при установке в рабочее положение поверхность корпуса принтера не перекрывала отверстия для вентиляции. Для этого часто используют подставки или стойки, что позволяет обеспечить нормальную циркуляцию воздуха.

Перед использованием блока питания S-400-24 необходимо внимательно изучить руководство по эксплуатации, которое входит в комплект поставки. Все электромонтажные работы должны производиться при полном физическом отключении питания.

На клеммной колодке под номерами 8 и 9 расположены контакты для подключения к сети переменного тока 220 В. Фаза подключается к контакту L, а ноль, соответственно, к пину N. Контакт под номером 7 необходим для подключения заземления. Все обозначения выштампованы на металле, поэтому они не сотрутся со временем, как это бывает в случае с нанесением информации с помощью краски или стикеров.

На клеммной планке можно увидеть два блока из трех разъемов +V и -V. Они соответствуют положительным и отрицательным контактам для подключения к постоянному току 24 В. При подключении к этим пинам критически важно соблюдать полярность. Непосредственно возле планки с клеммами находится резистор точной настройки выходного напряжения. Он регулируется с помощью стандартной крестовой отвертки. С его помощью можно отрегулировать выходное напряжение с учетом потребностей оборудования.

Тип источника питания: Импульсный

Тип охлаждения: Активное

Мощность (Вт): 400

Входное напряжение(В): 110 – 220

Выходное напряжение (В): 24 регулируемое

Степень защиты: IP20 (Негерметичный)

Выходной ток (А): 16,7

Рабочая температура (°С): -25... +40

Дополнительно: Защита от короткого замыкания, Защита от перегрузки

• Размеры (мм): 261×114×65
