Тиристор ТС161-200 11-3

ТС161-200-11

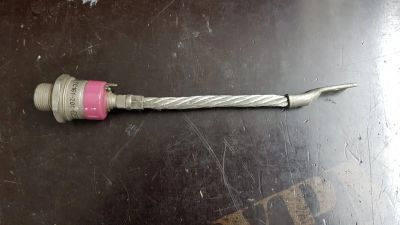

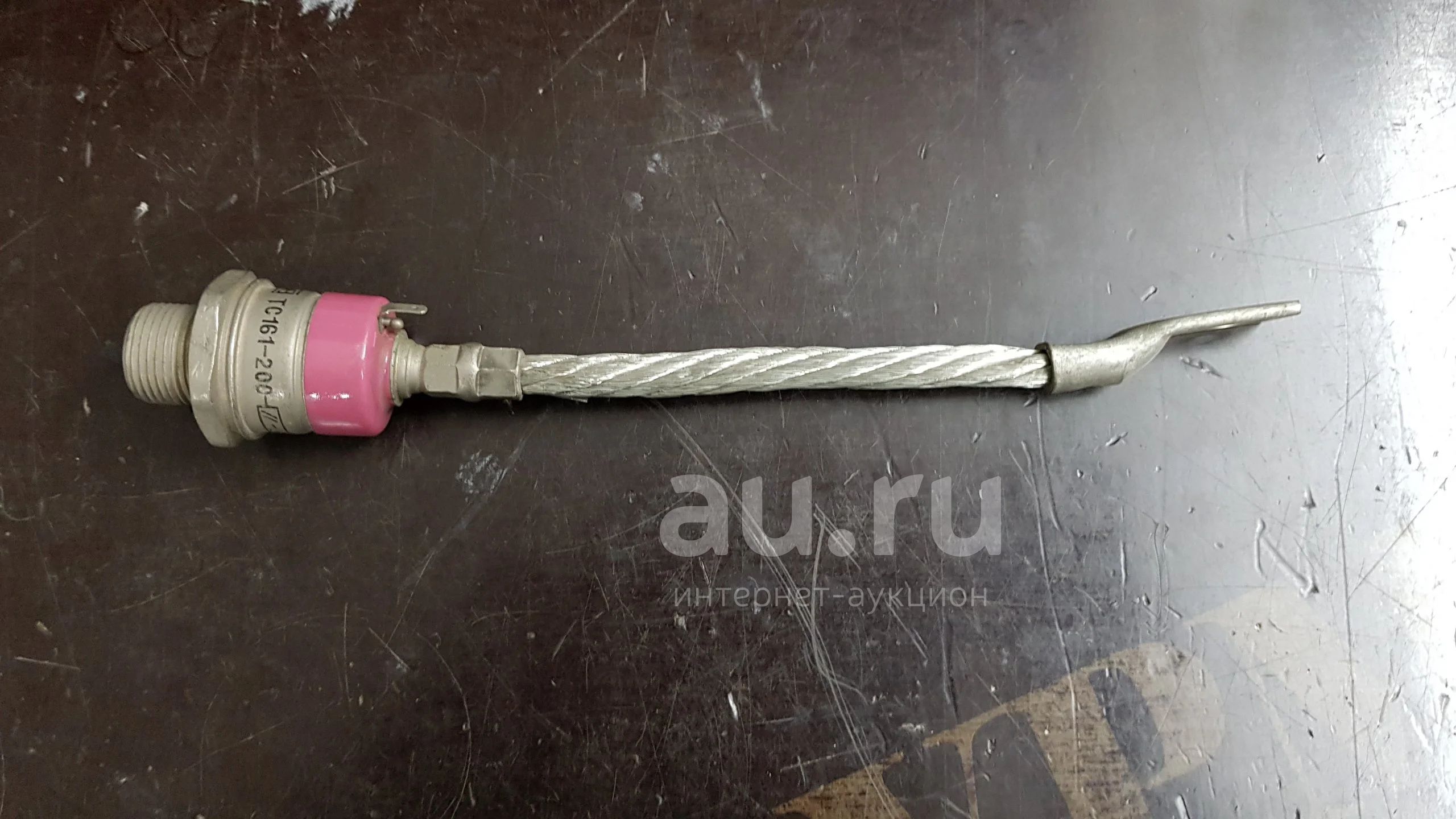

Тиристор симметричный низкочастотный штыревого исполнения.

Тиристор ТС161-200-11 предназначен для работы в бесконтактной коммутационной и регулирующей аппаратуре в цепях переменного тока частотой до 500 Гц.

Выпускаются в металлокерамическом корпусе с гибким выводом.

Максимально допустимый действующий ток - 200 А

Повторяющееся импульсное напряжение в закрытом состоянии и повторяющееся импульсное обратное напряжение - 1100 В

Охлаждение воздушное естественное или принудительное.

Обозначение типономинала и полярность выводов приводятся на корпусе.

Габаритные размеры:

- общая длина - 240 мм

- длина шпильки - 16 мм

- резьба - М20

Масса тиристора не более 298 г.

Структура условного обозначения:

ТС161-200-11

ТС - тиристор симметричный;

1 - порядковый номер модификации конструкции;

6 - обозначение диаметра корпуса по ГОСТ 20859.1-89;

1 - обозначение конструктивного исполнения корпуса по ГОСТ 20859.1-89;

200 - максимально допустимый действующий ток, А;

11 - класс по повторяющемуся напряжению.
