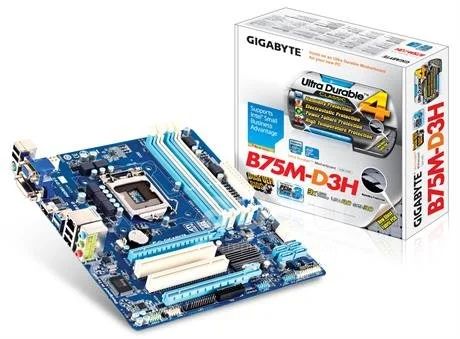

Материнская плата GA-B75M-D3H

Процессор

Плата совместима с процессорами Intel® Core™ i7 / Intel® Core™ i5 / Intel® Core™ i3 /Intel® Pentium® / Intel® Celeron® в исполнении LGA1155

Объем кэш-памяти L3 зависит от модели процессора

Для полноценного функционирования системы с некоторыми ЦП семейства Intel® Core™ требуются дискретная графическая плата (подробнее см. раздел "Список совместимых процессоров")

Набор микросхем

(чипсет)

Intel® B75 Express Chipset

Подсистема памяти

4 DIMM-разъема с поддержкой ОЗУ DDR3 1,5 В объемом до 32 Гбайт

*В связи с характерным для 32-разрядных версий ОС семейства Windows ограничением, при установке модулей ОЗУ суммарной емкостью более 4 ГБайт, фактически доступный системе объём памяти не будет превышать 4 ГБайт.

Двухканальный режим работы модулей ОЗУ

* To support DDR3 1600 MHz, you must install an Intel® 22nm (Ivy Bridge) CPU that supports DDR3 1600 MHz.

Support for DDR3 2200(OC)/1600/1333/1066 MHz memory modules

Совместимость с non-ECC модулями ОЗУ

Support for Extreme Memory Profile (XMP) memory modules

* To support XMP memory, you must install an Intel® 22nm (Ivy Bridge) CPU that supports DDR3 1600 MHz.

(подробнее см. раздел "Список рекомендованных модулей памяти")

Графический интерфейс Интегрированное графическое ядро:

1 HDMI разъем, поддержка максимального разрешения до 1920x1200

1 разъем D-Sub

1 DVI-D выход, максимальное разрешение 1920x1200


*DVI-D выход не поддерживает подключение через адаптер D-Sub.

Аудиоподсистема

Поддержка S/PDIF Out

Формат представления аудиосигнала: High Definition Audio

Кодек Realtek® ALC887

Количество аудиоканалов 2/4/5.1/7.1

*Чтобы активировать пространственное позиционирование звука по схеме 7.1, следует задействовать модуль HD Audio на передней панели и разрешить многопотоковое воспроизведение звука в настройках аудиодрайвера.

Сетевой

LAN-интерфейс

Сетевой контроллер Realtek GbE (10/100/1000 Мбит)

Разъёмы для плат расширения

1 x PCI Express x16, работает в режиме x4


(Разъём PCIEX4 соответствует стандарту PCI Express 2.0.)

1 x PCI Express x16 slot, running at x16 (PCIEX16)

* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.

* The PCI Express x16 slot supports up to PCI Express 2.0 standard when an Intel 32nm (Sandy Bridge) CPU is installed.

Разъем PCIEX16 удовлетворяет требованиям спецификации PCI Express 3.0

2 разъема PCI-плат расширений

Интерфейсы накопителей Чипсет:

1 порт SATA 3.0 (разъем SATA3_0) для подключения до 1 SATA-накопителя (пропускная способность интерфейса до 6 Гбит/с)

5 портов SATA (разъемы SATA2_1~SATA2_5) для подключения до 5 SATA-накопителей (пропускная способность интерфейса до 3 Гбит/с)

Масштабируемость видеоподсистемы

Поддержка технологии AMD CrossFireX

Интерфейс USB Чипсет:

До 8 портов USB 2.0/1.1 (4 на задней панели, 4 для вывода с внутренних разъёмов на порты USB передней панели корпуса)

До 4 портов USB 3.0/2.0 (2 на задней панели, 2 порта подключаются к соответствующим разъемам на системной плате)

* При работе в операционной системе Windows XP порт Intel USB 3.0 совместим с предыдущей версией USB 2.0.

Разъемы на системной плате

5 разъемов SATA 3 Гбит/с

Разъем для вентилятора ЦП

Группа разъемов фронтальной панели

1 разъём для подключения LPT-порта на выносной планке

24-контактный ATX-разъем

1 аудио разъем на передней панели

1 разъем USB 3.0/2.0

1 разъем SATA 6 Гбит/с

1 разъём для подключения системного вентилятора

2 разъема для подключения портов USB 2.0/1.1

1 COM-порт

Перемычка для возврата настроек CMOS в состояние <По умолчанию>

4-контактный разъем ATX 12 В

Выход SPDIF-интерфейса

1 разъем для подключения TPM-модуля

* Факультативная функция ТРМ (зависит от поставок изделия в конкретный регион)

Разъемы на задней панели

1 сетевая LAN-розетка RJ-45

1 порт HDMI

2 порта USB 3.0/2.0

1 порт DVI-D

1 порт PS/2 для подключения клавиатуры и мыши

1 порт D-Sub

3 аудио разъема (Вход/Выход/Микрофон)

4 USB-порта 2.0/1.1

Микросхема

I/O-контроллера

iTE I/O

Контроль за состоянием системы

Регулировка скорости вращения вентиляторов ЦП

*Поддержка функции управления оборотами вентиляторов ЦП зависит от используемых моделей вентиляторов.

Автоопределение скорости вращения группы вентиляторов ЦП и Системы

Уведомление о выходе из строя вентилятора ЦП

Идентификация текущей температуры ЦП/Системы

Мониторинг напряжения питания ключевых компонентов системы

Идентификация текущей температуры ЦП

BIOS

Поддержка технологии DualBIOS™

Две 64-Мбит микросхемы ПЗУ

Лицензионный EFI BIOS компании AMI

Функции PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Фирменные функции и технологии

Фирменная функция Q-Share

Фирменная функция Xpress Recovery2

Фирменная утилита @BIOS™

Поддержка приложения LAN Optimizer (интеллектуальное управление сетевым соединением)

Фирменная функция Xpress™ Install

Поддержка фирменной утилиты APP Center

Фирменная функция Auto Green

Фирменная функция On/OFF Charge

Фирменная утилита Q-Flash

Дополнительное программное обеспечение

Технология Intel® Rapid Start

Технология Intel® Smart Connect

Intel® Small Business Advantage

Norton Internet Security (OEM-версия)

Операционная система

Microsoft® Windows 8/7/XP

Форм-фактор (габариты, мм)

Micro ATX Form Factor; 244mm x 220mm

Примечания

Некоторые производители аппаратного обеспечения прекратили выпуск обновлений драйверов для ОС Win9X/ME/2000/XP SP1/SP2. Если драйверы для Win9X/ME/2000/XP SP1/SP2 существуют, ссылка для их загрузки публикуется на нашем сайте.

Выпуск драйверов для конкретного чипсета совместимых с ОС семейства Linux зависит от политики, которой придерживается компания-разработчик чипсетов. Необходимые драйверы для ОС Linux рекомендуем найти и загрузить с официального сайта производителя, либо воспользоваться услугами иных источников.

* Представленная информация предназначена для ознакомительных целей. GIGABYTE оставляет за собой право изменять и обновлять информацию в любое время без предварительного предупреждения.

* Указываемые значения пропускной способности интерфейсов являются максимальными теоретическими значениями, соответствующими спецификации интерфейса. Реальная производительность может варьироваться в зависимости от конфигурации системы.

* Все товарные знаки и логотипы являются собственностью их правообладателей.

* Из-за особенностей архитектуры ПК, необходимый объем оперативной памяти может быть зарезервирован под системные нужды, в результате чего отображаемый объем оперативной памяти может быть меньше физически присутствующего.
