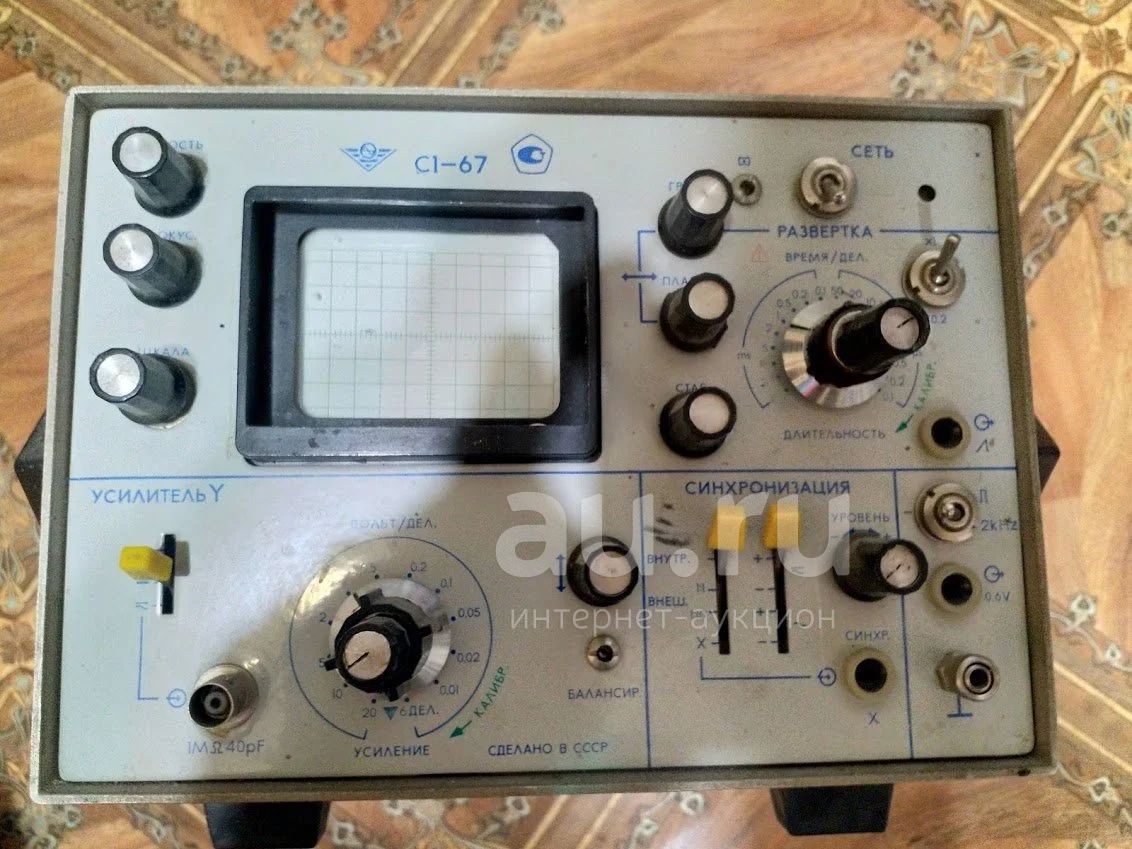

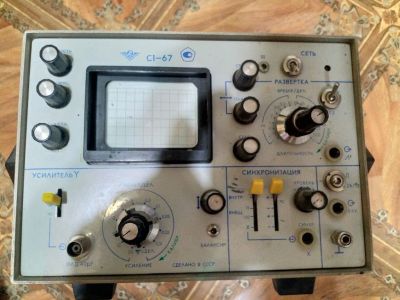

осциллограф С1-67

Стоит без дела, рабочий. Шнуры в комплекте.

Технические характеристики

Количество лучей(каналов) ЭЛТ - Однолучевой;

Диапазон измеряемых напряжений 28 мВ – 200 В;

Диапазон измеряемых интервалов времени 0,2 мкс – 0,2 сек;

Полоса пропускания 0 – 10 Мгц;

Время нарастания ПХ 35 нсек;

Погрешность измерения амплитуды сигнала Не более 5 %;

Погрешность измерения интервалов времени Не более 5 %;

Выброс на ПХ Не более 10%;

Ширина линии луча 0,6 мм;

Рабочая площадь экрана по горизонтали 60 мм;

Рабочая площадь экрана по вертикали 42 мм;

Напряжение питающей сети 220 В 50 Гц; 115 В 400 Гц;

Потребляемая мощность 45 ВА;

Диапазон рабочих температур -30 + 50 град С;

Габаритные размеры 274 Х 206 Х 440 мм;

Масса 10 кг.

ПАРАМЕТРЫ КАНАЛА Y:

Чувствительность каналов 1 и 2 10 мВ/дел – 20 В/дел;

Входное сопротивление канала 1 Мом;

Входная емкость канала 40 пф.

ПАРАМЕТРЫ КАНАЛА X:

Длительность развертки минимальная 0,1 мкс/дел;

Длительность развертки максимальная 20 мсек/дел;

Амплитуда сигналов внешней синхронизации 0,5 – 20 В;

Диапазон частот внешней синхронизации 5 гц – 10 Мгц;

Входное сопротивление внешней синхронизации 1 Мом.

ПАРАМЕТРЫ КАНАЛА Z :

Диапазон частот канала 20 гц – 2 Мгц;

Диапазон входных напряжений 2 – 60 В;

Входное сопротивление канала 10 Ком.

ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ

Частота сигнала калибровки Меандр 2 Кгц;

Напряжение сигнала калибровки 0,06 или 0,6 В.
