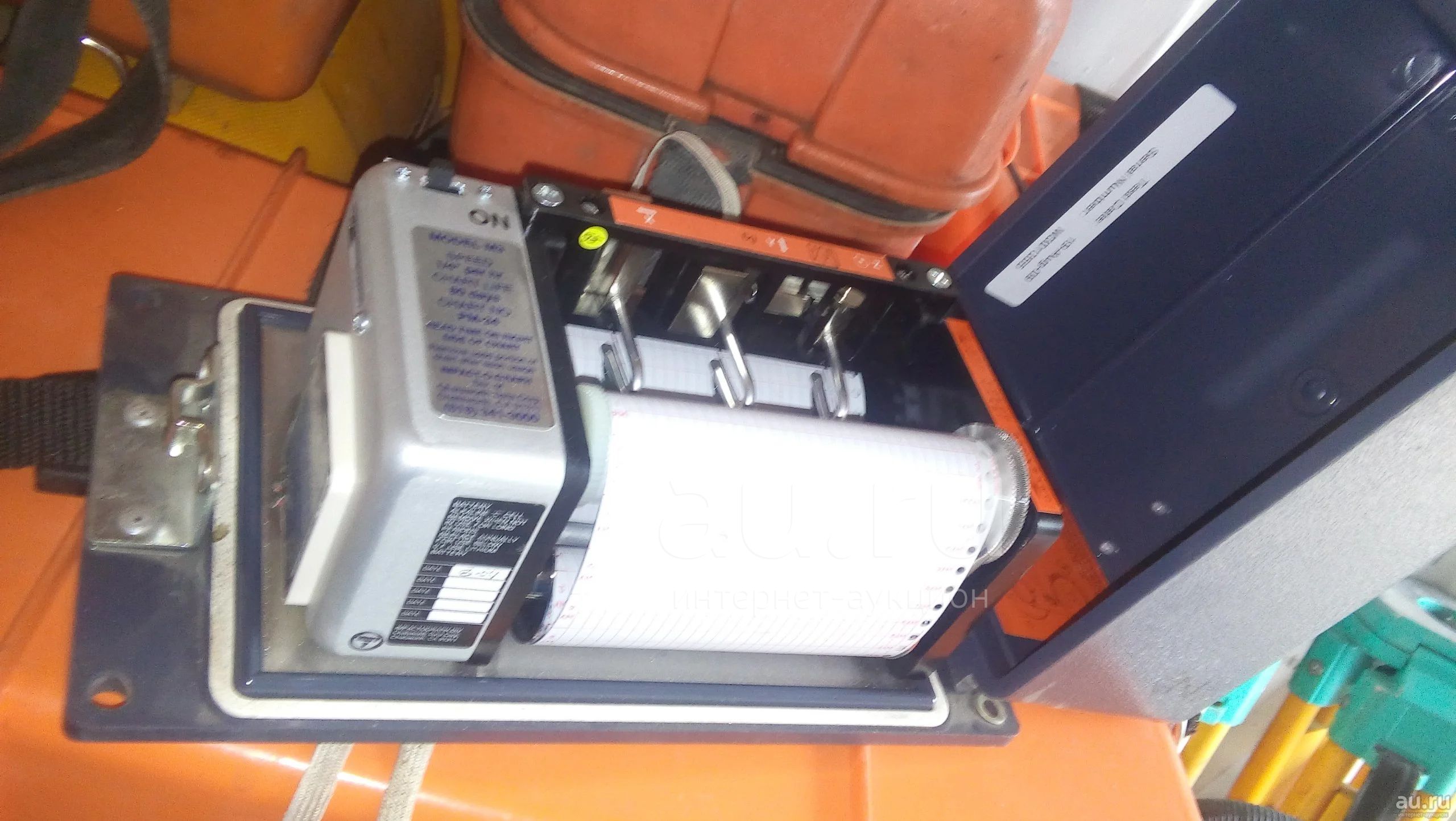

Impact-O-Graph (регистраторы ударов серии «M») Аналоговые регистраторы ударов многократного действия (35)

Производитель:

Chatsworth Data Corporation (IOG)

Хорошо спроектированные, надёжные и простые

Фиксируют силу, направление и время удара

Непрерывная запись до 6 месяцев

Удары силой до 300g моментально определяются при изучении графика

Три подпружиненных пера работают независимо друг от друга, каждое фиксирует показания по одной оси - X, Y и Z. Каждое перо работает под действием угловой вибрации с одной степенью свободы в том направлении, которое оно отслеживает. Свободное от трения, механическое соединение с противовесом (своим для каждого пера) преобразует движение по любой из трёх координат в график соответствующей оси, выполненный на диаграммной бумаге для облегчения чтения.

1. Надёжно закрепите регистратор ударов на контроллируемом объекте.

2. Снимите защитную блокировку и зарядите диаграммную бумагу на начало.

3. Включите регистратор. Закройте крышку, если необходимо.

Регистратор готов фиксировать удары на бумаге, чувствительной к нажатию.
