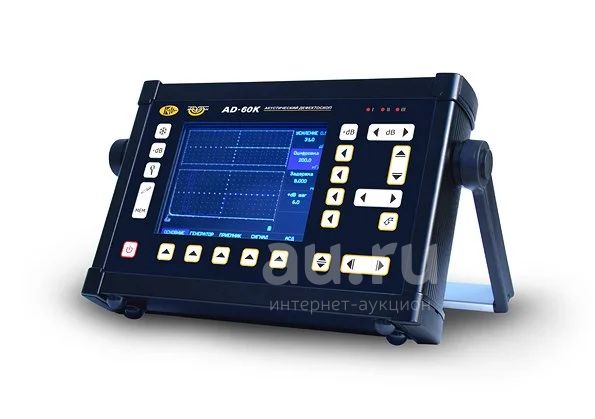

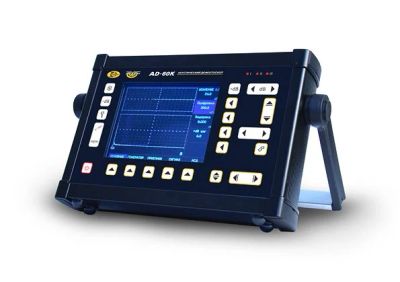

Новый акустический дефектоскоп АД-60К
Торги завершены. Лот не продан.
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Описание лота
Состояние | Новое |
Вид инструмента | Дефектоскоп |
Назначение | Измерение и контроль |
Новый акустический дефектоскоп АД-60К - совместная разработка ООО «НПЦ «КРОПУС» и ООО «АКА-Скан». Дефектоскоп предназначен для акустического контроля изделий из композитных и других материалов с большим затуханием с помощью импедансного метода и метода свободных колебаний, на предмет определения расслоений, непроклеев, внутренних дефектов в изделиях из слоистых пластиков, композитных и сотовых материалов.
Акустический дефектоскоп АД-60К позволяет подключать любые типы импедансных (совмещенные, раздельно-совмещенные) и ударных (с пьезоэлементами или микрофоном) преобразователей.
Дефектоскоп сочетает в себе последние достижения аналоговой и цифровой техники, широкую универсальность, богатые функциональные возможности, удобство и простоту пользования, высокую надежность.
Прибор разработан большей частью для нужд оборонных предприятий. В частности для контроля многослойных изделий ударным методом, таких как склеенные между собой слои металл/резина/резина/резина, при этом непроклеи возможно выявлять со стороны металла в любом из слоев. Контроль многослойных изделий возможен только при помощи ударных преобразоватей УДм-60; УДп-60 (поставляются опционально).
Дефектоскоп АД-60К - Особенности:
- Функция регулировки АЧХ - программируемого изменения чувствительности в спектральной области по 10 участкам
- Память прибора позволяет сохранять А-сигнал, В-сигнал, параметры настройки и результаты измерения
- Сохранение и вызов настроек дефектоскопа - 100 настроек
- Сохранение и просмотр результатов на экране дефектоскопа - 1000 результатов контроля
- Возможность подключения импедансных и ударных преобразователей без подстройки к электронному блоку
- Все преобразователи оснащаются износостойкими корундовыми наконечниками, которые в разы увеличивают срок службы преобразователя, а так же исключают вероятность повреждения контролируемой поверхности
- Отдельная регулировка усиления во временной и частотной областях
- Функция программируемого изменения чувствительности в спектральной области
- Оконная функция Хамминга
- Одновременное отображение реального сигнала с преобразователя и его спектра с раздельным регулированием усиления во временной и спектральной области.
- Регулировка положения строба во временной области и четыре независимых зоны контроля в частотной области
- Интерфейс Ethernet для связи с ПК
Дефектоскоп АД-60К - Области применения:
- Авиационная и космическая промышленность
- Военная промышленность
- Машиностроение
- Судостроение и судоремонт
- Коммунальное хозяйство
Базовый комплект 398 600 рублей с НДС
- АД-60К электронный блок дефектоскопа
- Встроенный Li-Ion аккумулятор
- Сетевой блок питания /зарядное устройство
- Преобразователь импедансный совмещенный (СП-60)
- Преобразователь импедансный раздельно-совмещенный (РСП-60)
- Стандартный образец СО-91
- Кабель "витая пара" - 2 шт.
- Ethernet hub (switch)
- Защитный чехол с поясным и шейным креплением
- Программное обеспечение для ПК
- Кейс для переноски
- Руководство по эксплуатации
- Свидетельство о калибровке дефектоскопа АД-60К
Дефектоскоп АД-60К - Технические характеристики:
- Импульс возбуждения - радиоимпульс с амплитудой 25/50В,
и программируемой формой
- Диапазон регулировки усиления - 100 дБ, с шагом 0.5, 1, 2 или 6 дБ во временной области + 30дБ в частотной области
- Отображение сигнала - радиосигнал во временной области, спектр
- Зоны контроля - четыре независимых зоны АСД в частотной области, регулируемый по положению строб во временной области
- Автоматическая Сигнализация Дефектов (АСД) - световая и звуковая,
индивидуальная логика определения дефекта в зоне
- Дисплей - Цветной, TFT 640 х 480 точек
(135 х 100 мм). Специальная функция для работы на ярком солнечном свете
- А-сигнал - 480 x 300 точек в стандартном режиме
- Память - 500 настроек с А-сигналом
1000 протоколов контроля (сигнал, огибающая, результат измерения, параметры работы прибора, дата, время и название протокола)
- Интерфейс - Ethernet
- Разъем подключения преобразователей - LEMO FGG.1B
- Аккумулятор - Li-ion 8 А/ч
- Время работы - 6-8 часов от аккумуляторов
- Внешнее питание - блок питания от сети 220 В, 50 Гц AC
- Напряжение питания - 18V/3,5A DC
- Диапазон рабочих температур - от -30 C до +55 C
- Размер (В x Ш x Д) - 190 мм x 285 мм x 50 мм
- Масса - 3,5 кг с аккумуляторами
