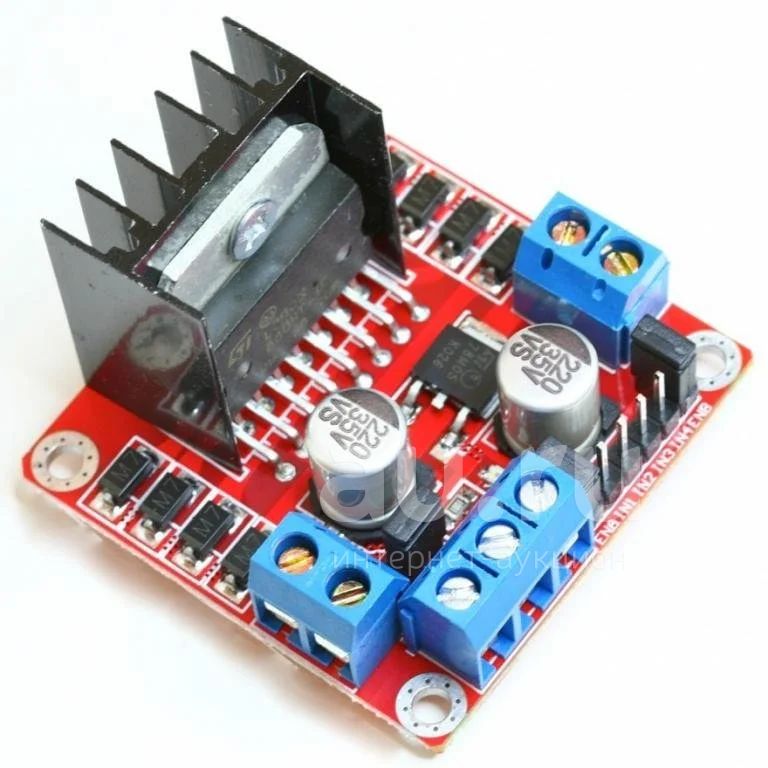

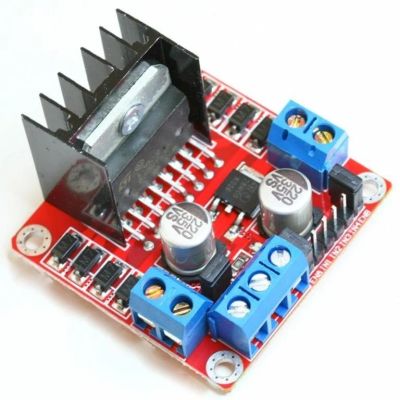

Драйвер шагового двигателя L298N Arduino 0102704.3

Внимание!

Через сервис "Безопасная сделка" товар не отправляю!

L298N является двухканальным драйвером двигателей. Для его работы обязательно необходима обвязка из восьми диодов, которая уже установлена на данном модуле. Так что всё, что потребуется для управления моторами - это подать питание и подключить 4 либо 6 управляющих выводов (в зависимости от желаемого режима работы) к контроллеру. С помощью Arduino и данной платы можно управлять двумя DC моторами либо одним шаговым двигателем с рабочим напряжением от 5 до 35 Вольт и током до 2A.

Характеристики:

• Напряжение питания микросхемы: 5В
• Напряжение питания моторов: 5В - 35В
• Потребляемый ток микросхемы: 36мА
• Количество каналов: 2
• Максимальный ток на канал: 2А
• Максимальная рассеиваемая мощность: 25Вт

Характеристики драйвера моторов на микросхеме L298N:

- Микросхема драйвера: L298N (с радиатором охлаждения)

- Возможность питания внешней логики (Vss): +5V ~ +7V (внутренний стабилизатор +5В)

- Входное напряжение логической части (Vd): от 6V до 12V

- Входное напряжение управляемой части (Vs): от +5V до +35V

- Рабочий ток внешней логической части (Iss): 0 ~ 36mA

- Ток нагрузки каждой управляемой части (Io): 2A

- Пиковый ток нагрузки каждой управляемой части (Io): 3А

- Максимальная потребляемая мощность: 20Вт (при температуре = 75°C)

- Высокий уровень входного управляющего сигнала (High): 2.3В = Vin = Vss

- Низкий уровень входного управляющего сигнала (Low): -0.3В = Vin = 1.5В

- Рабочая температура окружающей среды: от -25 до +130°C

- Размеры модуля со стойками крепления и радиатором L298: 53 x 47 x 27 мм

Для подключения моторов постоянного тока (DC-моторов) служат порты:

OUT1 и OUT2 - мотор A

OUT3 и OUT4 – мотор B

(управление электромоторами полностью независимо друг от друга)

При подаче питания от +6V до +12V и одетом джампере JP1, питание подается и на стабилизатор, который выдает +5V для питания логики дайвера. Подавать отдельно питание +5V для логики не нужно.

При подаче питания выше +12V, джампер JP1 должен быть снят. Питание на логику подается отдельно через клемму "+5V".

Использует чип ST L298N, может напрямую управлять двумя двигателями от постоянного тока 3-30В, а также обеспечить интерфейс выхода 5В, питание 5В для однокристальных схем, поддержку управления 3.3В MCU - Можно легко управлять скоростью двигателя постоянного током и направлением, а также контролировать 2-фазный шаговый двигатель

Комплектация:

1 x Модуль драйвера двигателей L298N
