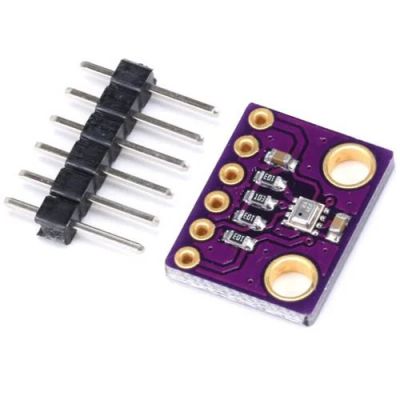

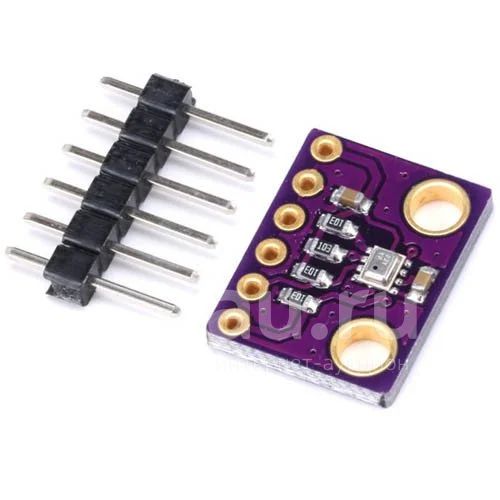

Барометрический датчик давления BMP280 для Arduino 0102179/4

Обновленный миниатюрный барометрический датчик атмосферного давления BMP280 с функцией измерения температуры для Arduino. Функциональнее, меньше, тише и экономнее своего предшественника BMP180.

Кроме традиционного использования, датчик идеально подойдет для измерения высоты полета или глубины погружения робопроекта.

Барометрический датчик давления BMP280 используется для измерения барометрического, абсолютного, дифференциального, избыточного давления, а также значения температуры и влажности окружающей среды.

Для использования датчика давления сначала нужно его подключить к Arduino контроллеру или другому микропроцессорному управляющему устройству. Потом нужно скачать и установить библиотеку для работы с датчиком. Библиотеку можно скачать здесь. Далее нужно написать программу для работы с BMP280. По умолчанию, измерение давления происходит в паскалях. На корпусе датчика есть два отверстия для закрепления его на любой поверхности и в любом положении.

Чувствительным элементом датчика является мембрана в корпусе, которая работает на пьезорезистивном принципе. Пьезорезистивный эффект – зависимость сопротивления материала от величины его деформации.

BMP280 имеет 6-ти пиновый разъем для подключения данных и питания:

VCC – напряжение питания;

GND – общий контакт;

SCK – Serial Clock;

SDI – Serial Data;

CSB – интерфейс SPI;

SDO – интерфейс SPI.

Датчик может работать по интерфейсам I2C и SPI. По умолчанию BMP280 работает по интерфейсу SPI. Для использования интерфейса I2C нужно на контакт CSB подать +3,3В.

BMP280 имеет три режима работы:

Sleep – режим сна;

Forced – режим аналогичен BMP085 и BMP180. Команда на измерение, процесс измерения, считывание значений, переход в спящий режим;

Normal –датчик работает циклически. Через заданное время датчик выходит из режима сна, выполняет измерения, сохраняет данные и уходит в режим сна на указанное время.

Питание датчика давления осуществляется от Arduino контроллера или от другого микропроцессорного управляющего устройства. Датчик может питаться от напряжения 1,62 – 3,6 В.

Характеристики:

Диапазон измерения давления: 300-1100 гПа (9000...-500 метров над уровнем моря)

Шаг измерения давления: 0.16 Па

Точность измерения высоты/глубины: 1 м

Диапазон измерения температуры: -40 ~ 85 °C

Шаг измерения температуры: 0.01 °C

Интерфейсы: I2C (до 3.4 МГц), SPI (до 10 МГц)

Встроенный цифровой фильтр

Уровень шума: 1.3 Па

Потребление тока: 2.7 мкА / 1 Гц

Напряжение питания: 1.71-3.6 В

Размер платы: 1.6 х 1.2 см

вес: 1 г.
