Инфракрасный датчик движения HC-SR501 – пироэлектрический датчик 500BP (ПИР, PIR) 0102244.3

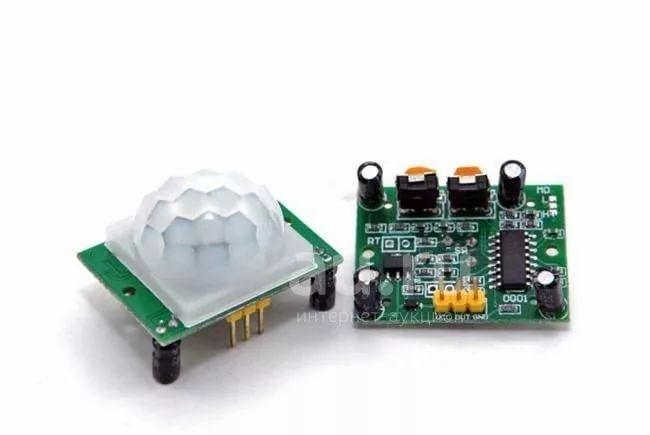

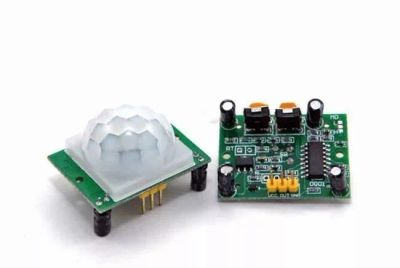

Модуль HC-SR501 представляет собой датчик движения человека. При вхождении человека в зону обзора датчика фиксируется присутствие . Принцип работы модуля HC-SR501 заключается в регистрации инфракрасного излучения от подвижного объекта. Чувствительный элемент – пироэлектрический датчик 500BP. Он состоит из двух элементов заключенных в одном корпусе. Чувствительный элемент закрыт белым куполом – линзой Френеля. Особенности линзы Френеля таковы, что инфракрасное излучение от подвижного объекта попадает сначала на один элемент датчика 500BP, затем на другой. Электроника модуля HC-SR501 регистрирует поочередное поступление сигналов от двух элементов из состава 500BP и при фиксации движения выходная цепь модуля формирует логический сигнал. Датчик присутствия HC-SR501 применяется в охранных системах, включении вентиляции, позволяет управлять освещением помещений без окон. Совместно с фотореле примется в управлении освещением дворов и улиц. Интересные результаты можно получить при управлении с помощью датчика фотоаппаратом или видеокамерой.

Основные параметры модуля HC-SR501

Размеры примерно 3.2см x 2.4см x 1.8см

Напряжение питания DC 4.5V- 20V

Ток на OUT < 60uA

Напряжение на выходе Высокие и низкие уровни в 3.3V TTL логике

Дистанция обнаружения 3 — 7м (настраивается)

Угол обнаружения до 120°-140° (в зависимости от конкретного датчика и линзы)

Длительность импульса при обнаружении 5 — 200сек.(настраивается)

Время блокировки до следующего замера 2.5сек. (но можно изменить заменой SMD-резисторов)

Рабочая температура -20 — +80°C

Режим работы L — одиночный захват, H — повторяемые измерения
