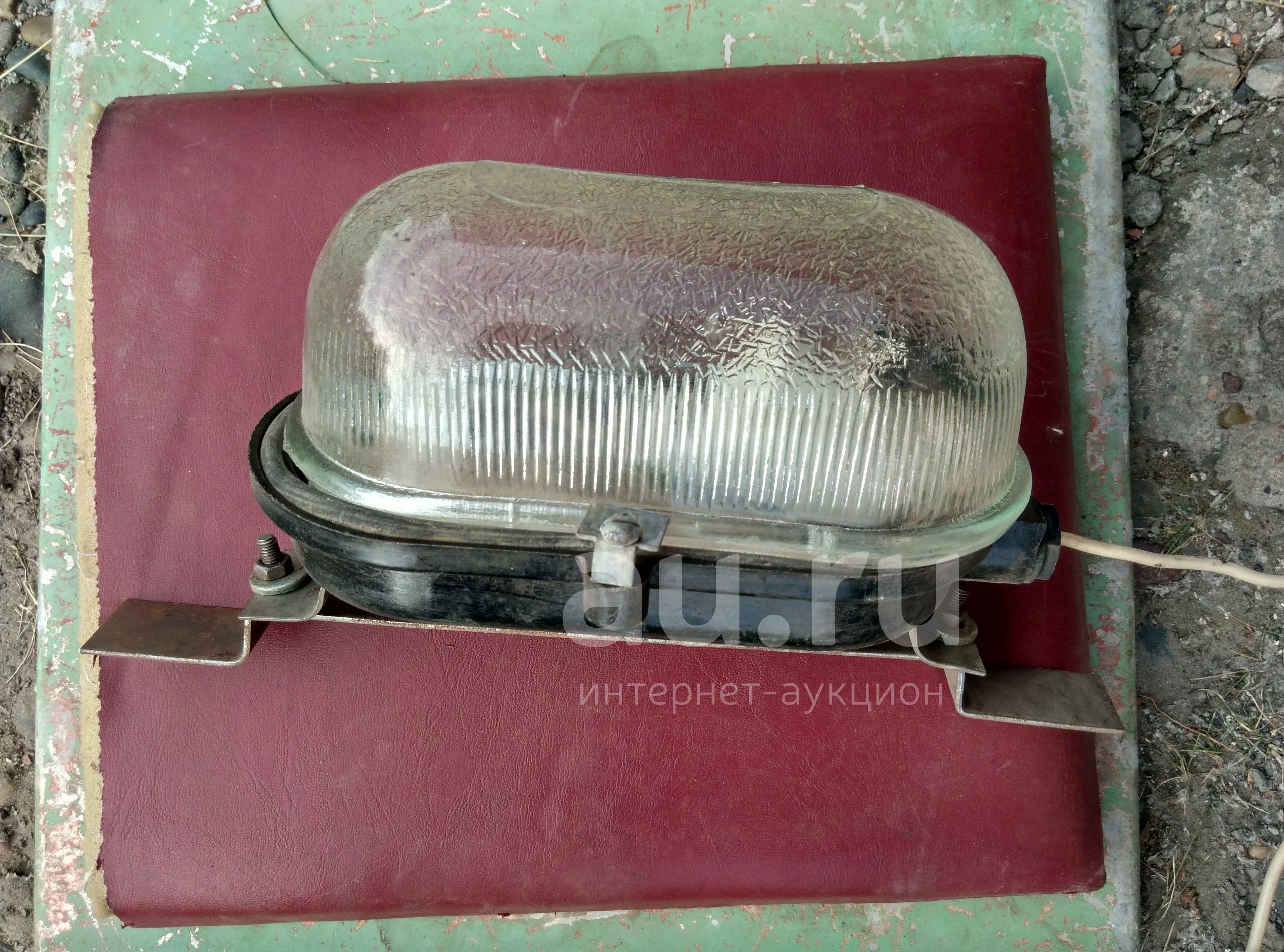

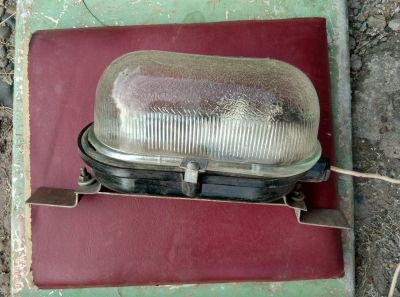

Светильник ПСХ-60М УЗ

Светильник ПСХ-60 предназначен для обеспечения общего освещения помещений, в которых концентрация пыли и влаги в воздухе превышена — складов, мастерских, подвалов, тамбуров, лестничных клеток, гаражей, саун и бань. Также светильник можно использовать в химически агрессивной среде (с/х помещения). Не рекомендуется устанавливать светильник в помещениях, категория пожаробезопасности в которых на уровне А-Б.

Влагозащищенный светильник имеет овальную форму под лампы накаливания или КЛЛ, Корпус светильника сделан из карбонита, патрон — керамический, для рассеивателя использовалось силикатное стекло. Из жести ЭЖК сделан отражатель, для уплотнителя использовался пластик ПКД. Металлы покрыты антикоррозийным составом. Светильник рассчитан на работу в сети переменного тока 220 В частотой 50 Гц.

В структуре условного обозначения ПСХ-60М УЗ:

П - потолочный;

СХ - для сельскохозяйст­венных помещений;

60 - номинальная мощность лампы накаливания, Вт;

М - модернизирован­ный;

УЗ - климатическое исполнение и категория размещения по ГОСТ 15150-69.

Степень защиты светильника IP54 по ГОСТ 14254-96.

Светильник имеет следующие технические данные:

номинальное напряжение сети - 220 В,

частота сети - 50 Гц,

класс по светораспределению согласно ГОСТ 17677-82 - П,

тип кривой силы света по ГОСТ 17677-82 - Д,

КПД - не менее 75 %,

тип патрона - Е27,

габаритные размеры, мм, не более:

длина - 239,

ширина - 136,

высота — 136,

установочный размер L1 - 200 мм,

масса - не более 1,2 кг,

срок службы, лет - 8.

Светильники состоят из корпуса и преломлятеля. В паз корпуса укладывается уплотнитель, после чего производится крепление преломлятеля с помощью держателей и винтов. Внутри корпуса установлен патрон.

Ввод питающих и заземляющих проводов осуществляется через штуцер, резиновый уплот­нитель и шайбу. На сетевые провода надевают термостойкие электроизоляционные трубки и подключают их к клеммной колодке.

Крепление светильника к месту установки осуществляется шурупами через два пазовых от­верстия кронштейнов.

Габаритные и установочные размеры светильников представлены на рисунке 1:

Рис. 1. Светильник ПСХ-60М-УЗ:

1 - преломлятель; 2 - держатель; 3 - винт; 4 - патрон; 5 - клеммная колодка;

6 - уплотнитель преломлятеля; 7 - резиновый уплотнитель; 8 - шайба;

9 - штуцер; 10 - кронштейн.
