Трансформатор Накальный ТН60-127/220-50 + мост
Снят с торгов продавцом.
3 июля 2018 17:37
Причина:
Больше не продаю
Этот лот уже не продается, но мы нашли для вас похожие
Трансформатор Накальный ТН60-127/220-50 + мост
Начальная цена
400 руб.
Начальная цена
400 руб.
Снят с торгов(3 июля 2018 17:37)
1 человек минимальное кол-во участников торгов
Описание

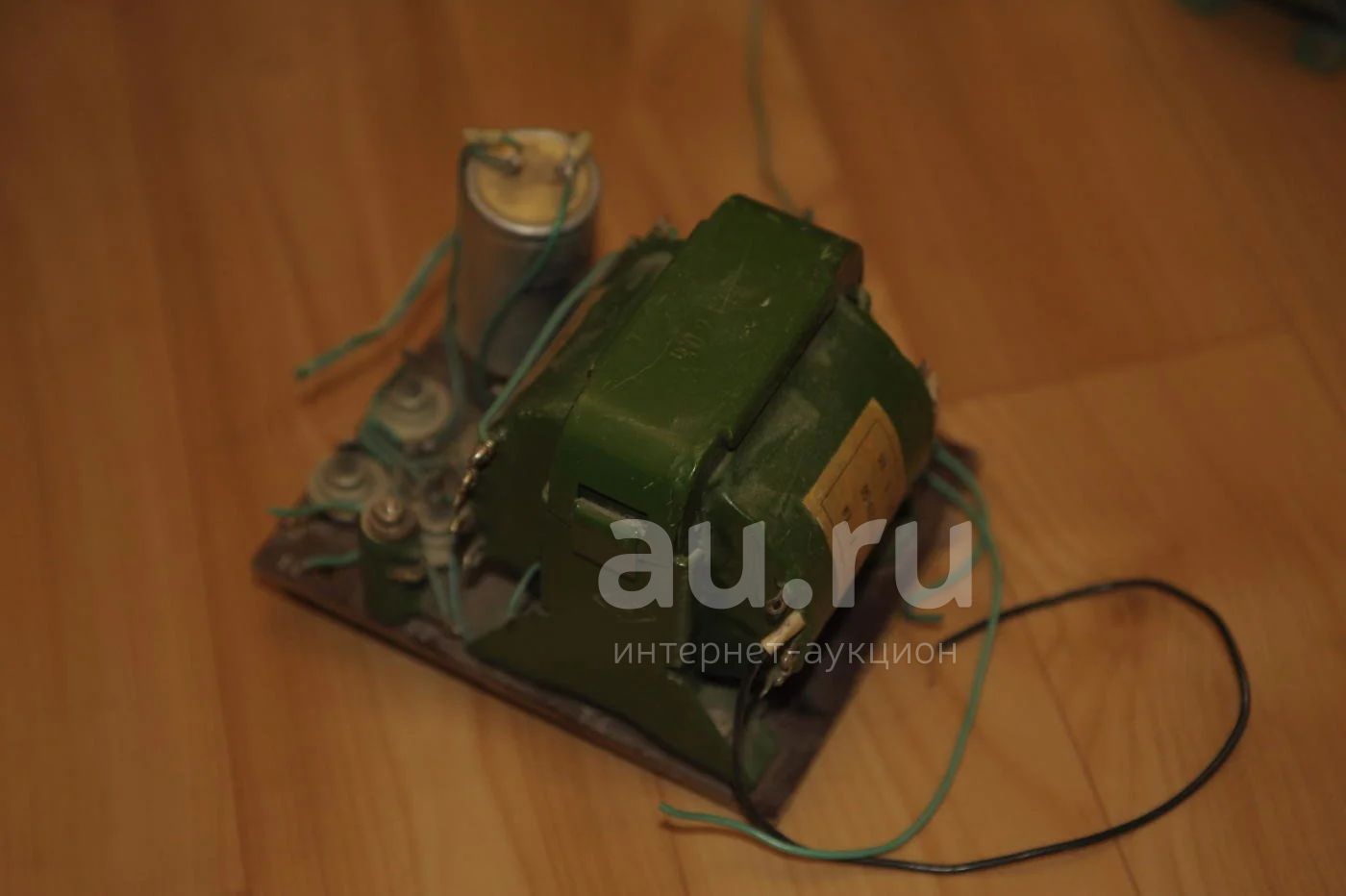

Трансформатор накальный, идет на плате вместе с мостом и кондером, почти блок питания.
Трансформаторы ТН60 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТН60-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН60 на 220 В такие же, как у соответствующих трансформаторов ТН60 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТН60 на 127/220 В составляют:
между выводами 1 и 1а, 4 и 4а - 3,2 В;
между выводами 1 и 1б, 4 и 4б - 6,3 В;
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 1 и 3, 4 и 6 - 127 В.
При использовании трансформаторов ТН60-127/220 на 127 В необходимо:
соединить выводы 1 и 4, а также 3 и 6;
подать напряжение 127 В на выводы 1 и 3.
При использовании трансформаторов ТН60-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
В трансформаторах ТН60 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.
Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.
Есть и другие советские трансформаторы, см мои лоты.
Трансформаторы ТН60 на 220 В выпускаются начиная с 1979 г. (обозначаются как ТН60-220-50), они имеют одну первичную обмотку и такую же нумерацию выводов, как у трансформаторов на 127/220 В.
Электрические параметры, габаритные и установочные размеры, а также масса трансформаторов ТН60 на 220 В такие же, как у соответствующих трансформаторов ТН60 на 127/220 В.
Напряжение на отводах первичных обмоток трансформаторов ТН60 на 127/220 В составляют:
между выводами 1 и 1а, 4 и 4а - 3,2 В;
между выводами 1 и 1б, 4 и 4б - 6,3 В;
между выводами 1 и 2, 4 и 5 - 110 В;
между выводами 1 и 3, 4 и 6 - 127 В.
При использовании трансформаторов ТН60-127/220 на 127 В необходимо:
соединить выводы 1 и 4, а также 3 и 6;
подать напряжение 127 В на выводы 1 и 3.
При использовании трансформаторов ТН60-127/220 на 220 В необходимо:
соединить выводы 2 и 4;
подать напряжение 220 В на выводы 1 и 5.
В трансформаторах ТН60 возможно параллельное согласное соединение вторичных обмоток для увеличения их нагрузочной способности.
Для получения выходных напряжений, больших чем 6,3 В, вторичные накальные обмотки можно соединять последователь в согласном включении. При последовательном согласном включении обмоток с разными допустимыми токами ток через обмотки не должен превышать минимального допустимого.
Есть и другие советские трансформаторы, см мои лоты.
