Усилитель 150Вт для сабвуфера с регулируемым ФНЧ!
Текущая цена
1 500 руб.
Блиц-цена
2 000 руб.
Текущая цена
1 500 руб.
Победитель
1
Блиц-цена
2 000 руб.
Продан досрочно(4 окт 2009 12:33)
1 человек минимальное кол-во участников торгов

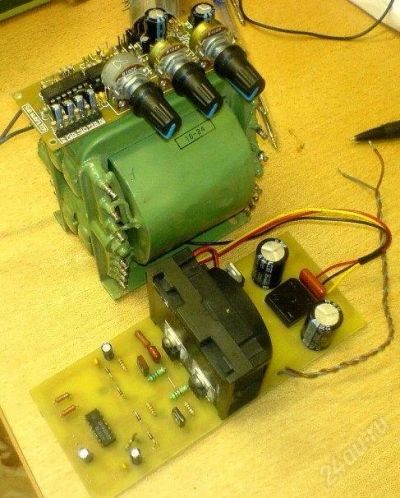

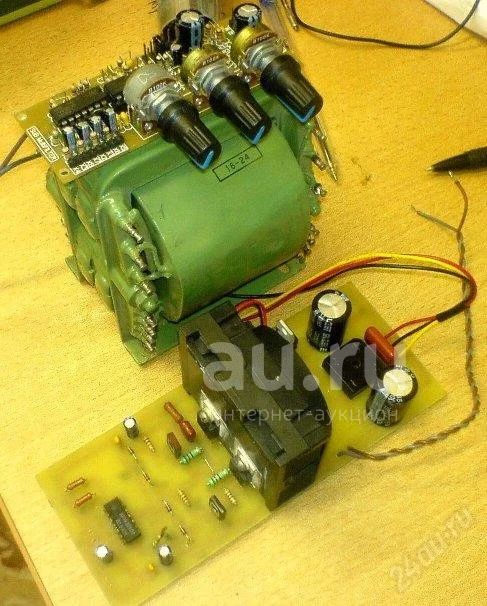

Описание
Состояние | Б/у |
Номинальная выходная мощность на нагрузке 4Ом - 100Вт
Максимальная мощность на нагрузке 4Ом - 150Вт
Диапазон рабочих частот 10 - 30000Гц
Может использоваться для широкополосных акустических систем или для сабвуфера в комплекте с ФНЧ. В ФНЧ имеется регулировка частоты среза, фазы, громкости. Так же имеется 4 микшированных входа.
Чувствительность по входам 250мВ
Полностью готов к использованию! Подключай и слушай!
Максимальная мощность на нагрузке 4Ом - 150Вт
Диапазон рабочих частот 10 - 30000Гц
Может использоваться для широкополосных акустических систем или для сабвуфера в комплекте с ФНЧ. В ФНЧ имеется регулировка частоты среза, фазы, громкости. Так же имеется 4 микшированных входа.
Чувствительность по входам 250мВ
Полностью готов к использованию! Подключай и слушай!
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
1кв
, мне 500ват заглаза хвататет, Вирус тебе куда столько? И ты представляеш в какие это деньги выльется?
, мне 500ват заглаза хвататет, Вирус тебе куда столько? И ты представляеш в какие это деньги выльется?27 сен 2009 10:24
Добавлю еще один в голос в пользу производителя усилителей, сам пользуюсь уже более полугода 2-мя сделанными им усилителями и нареканий ни каких.Автор лота - мастер своего дела,и устраивать здесь страницу форума усилительной техники, пытаясь блеснуть своими познаниями - по крайней мере глупо, либо делаете ставку, либо нет.
26 сен 2009 21:03
Достали человека!! Хватит на него наежать!!! Человек стараеться для общего блага а вы его обсераете. ЗАЧЕМ? Может это будуший инженер боевых ракет!!!
Кстати по теме.
Сможешь однокональный усил сделать на 1кв ном 4ом?
Кстати по теме.
Сможешь однокональный усил сделать на 1кв ном 4ом?
26 сен 2009 09:02
Извиняюсь ято вмешиваюсь...
Вы говорите заявленный КНИ 0,1% при 150Вт? Это очень нтересно!
На фотографии вижу RC цепочу, вероятно это и есть ООС? Какова глубина общей ООС? И о какой нулевой гармонике Вы говорите???
По два диода в каждом плече вероятно задают начальное напряжение смещения, для предотвращения искажения типа "ступенька"? И каков ток покоя выходного каскада?
Я не имею никакой неприязни к Вам, просто Вы так смело утверждаете о моей некомпитенции в радиотехнике! В то время как я закончил ТУСУР(Томский государственный университет систем управления и радиоэлектроники), а Вы как я предпологаю еще студент???!!
И смею Вас уверить, что подобная схема усилителя-есть дешевая и примитивная конструкция! Безусловно автор не Вы! Поэтому не нужно так смело утверждать высокие параметры!
Что касается измерений и осциллограмм, то вероятно в ваши вычисления закралась ошибка, необходимо проверить эквивалент нагрузки, измерить максимальный размах неискажнной амплитуды, разделить это
Вы говорите заявленный КНИ 0,1% при 150Вт? Это очень нтересно!
На фотографии вижу RC цепочу, вероятно это и есть ООС? Какова глубина общей ООС? И о какой нулевой гармонике Вы говорите???
По два диода в каждом плече вероятно задают начальное напряжение смещения, для предотвращения искажения типа "ступенька"? И каков ток покоя выходного каскада?
Я не имею никакой неприязни к Вам, просто Вы так смело утверждаете о моей некомпитенции в радиотехнике! В то время как я закончил ТУСУР(Томский государственный университет систем управления и радиоэлектроники), а Вы как я предпологаю еще студент???!!
И смею Вас уверить, что подобная схема усилителя-есть дешевая и примитивная конструкция! Безусловно автор не Вы! Поэтому не нужно так смело утверждать высокие параметры!
Что касается измерений и осциллограмм, то вероятно в ваши вычисления закралась ошибка, необходимо проверить эквивалент нагрузки, измерить максимальный размах неискажнной амплитуды, разделить это
22 сен 2009 15:48
Вообще КНИ 0.1% при номинальной мощности. При мощности ниже 100 Ватт. 150 Ватт это пиковая мощность. С искажениями порядка 10%. Я студент 4 курса института радиоэлектроники и про корень из двух знаю не превый год! Выводы о вашей некомпетенции я сделал из того, что вы не отличили КЦ405 от BR610. Хотя общее у них лишь то, что они имеют форму квадрата! К тому же вы первым бросили вызов назвав мой лот дребеденью.Схема эта старая как мир и очень надежная! По качеству не уступает таким брендам как TDA7294, а в чем то даже превосходит. Ток покоя выходных транзисторов порядка 100мА, глубина ООС задается парой резисторов и составляет 75дБ. Нулевая гармоника - это постоянная составляющая на выходе, она и компенсируется ООС.
22 сен 2009 18:32
Как проводили подгонку транзисторных плеч? На плате ни одного подстроечника по базным цепям. Выход осциллографом смотрели на частоте 1000Гц? Какой заявленный КНИ? Оконечные какие раскачивают: КТ814, 815, 816, 817? Какие из них?
19 сен 2009 19:20
ОКОНЕЧНИК РАСКАЧИВАЮТ КТ973, КТ972 СОСТАВНЫЕ. КНИ НЕ ИЗМЕРЯЛСЯ. АВТОРОМ СХЕМЫ ЗАЯВЛЕН КНИ МЕНЬШЕ 0.1%. ИЗМЕРЕНИЯ ПРОВОДИЛИСЬ НА ЧАСТОТАХ 100, 1000Гц. ПОДГОКА ПЛЕЧ ВЫХОДНЫХ ТРАНЗИСТОРОВ НЕ ОСУЩЕСТВЛЯЕТСЯ В ДАННОЙ СХЕМЕ. ДЛЯ КОМПЕНСАЦИИ НУЛЕВОЙ ГАРМОНИКИ НА ВЫХОДЕ ДОСТАТОЧНО ООС.
20 сен 2009 06:35
Сам паял усилители в своё время. У Вас стоят ёмкости на 2200мкФ по питанию? И это в усилителе с заявленной мощностью в 150Вт? Да он на 20 Ваттах по низам просядет и никакой бас должным образом не выдаст - захлебнётся. Такие я ставил на усилители по 15-20 Ватт. КТ 818-819 для усилителя 150 Вт? сомнительно... Их либо надо ставить по 2 в параллель, либо использовать КТ825 и КТ827. Какой трансформатор используете, на сколько Ватт, какие напряжения со вторички? По габаритам он Ватт на 100 тянет, что тоже абсурдно.
19 сен 2009 19:14
ЕСЛИ СОМНЕВАЕТЕСЬ В ЗАЯВЛЕННЫХ ПАРАМЕТРАХ, МОЖЕТЕ ПРИЕХАТЬ В ГОСТИ И ЛИЧНО УБЕДИТЬСЯ В ТОМ, ЧТО Я НИКОГО НЕ ОБМАНЫВАЮ. ПОСЛУШАЕМ И ПОСМОТРИМ ОСЦИЛЛОГРАММЫ!
20 сен 2009 06:25
чо вы ноете, человек делает первоклассные усилители, для саба самое то такой усил, 100 реальных ват выдаст, за 2000 питание, усилок и регулятор тембров, ещё и качество недлеко от заводской сборки, он мне сделал усилок на 500ват, души в нём чаю!
