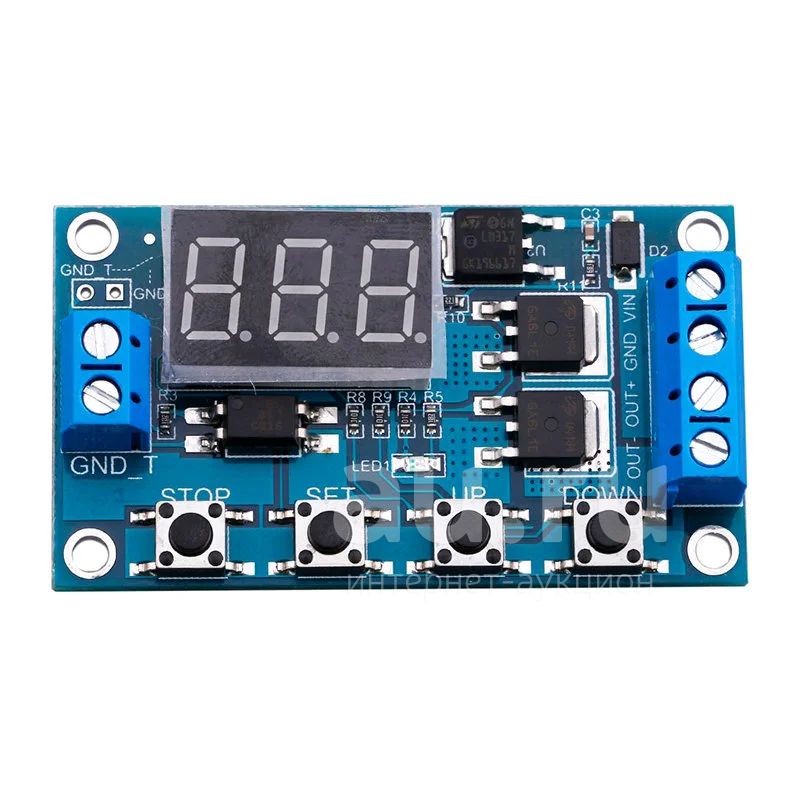

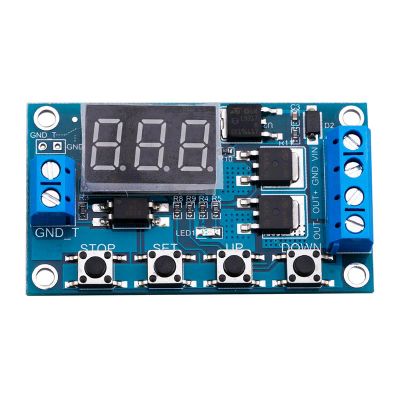

Программируемый циклический таймер

Настойки и подключение хорошо описАны здесь - https://mysku.ru/blog/china-stores/75331.html

Видео от чуток другого реле приложил для понимания алгоритма настроек

Настраиваемое реле времени, подойдет для периодического включения вентиляции, отопления, LED освещения, фар, микро-насосов , электромагнитных клапанов , двигателей постоянного тока и других устройств с питанием от постоянного напряжения.

Отличительной особенностью является то, что выход выполнен не в виде замыкающихся контактов реле, а в виде полевых MOSFET транзисторов подключенных параллельно и работающих в ключевом режиме. При срабатывании реле транзисторы открываются и пропускают на выход напряжение питания модуля. Максимальный ток до 15 А , максимальная расчетная мощность коммутации 400 Вт .

Есть возможность настройки для срабатывания от внешнего триггера .

Имеет LED индикатор отображения текущего отчета времени, режима работы и настройки .

Технические характеристики:

Широкий диапазон питания 5 - 30В.

Возможность управления нагрузкой до 15А от 5 до 30В на выходе.

Рабочая температура: от -40С до 85С

Потребляемый ток: 20 мА, в замкнутом состоянии: 50 мА

Тонкая настройка времени работы реле и времени простоя

Временной интервал: 0.1сек.-999мин.

Возможность циклического повторения включения и выключения реле

Количество сработок цикла: 1-999 и режим бесконечного повтора.

Возможность запуска таймера внешним сигналом через вход Trigger

Напряжение сработки триггера: 3-24В

Особенности и преимущества :

Быстрое переключение состояния на выходе.

Переключение состояния не производит никаких электромагнитных помех , шума и возникновения искр, в отличии от обычного реле.

Имеет длительный срок службы , неограниченное количество переключений.

Параллельное включение MOSFET транзисторов имеет низкое сопротивление в открытом состоянии , что позволяет при комнатной температуре управлять током до 15А, расчетной мощностью до 400 Вт.

Напряжение на выходе равно напряжению на входе и гальванически не развязано.

Присутствует защита от переполюсовки питания.
