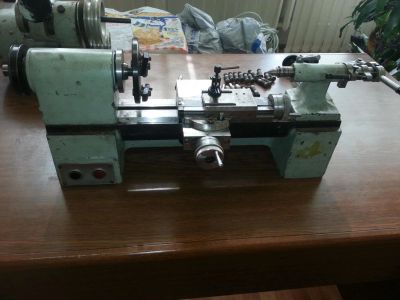

Станок токарный 16Т02П

Настольные токарные станки моделей 16Т02П (повышенной точности) и 16Т02А (особо высокой точности) предназначены для выполнения различных точных токарных работ с установкой обрабатываемой детали в центрах, цанге, патроне и на планшайбе. Благодаря использованию на станках специальных приспособлений, которые поставляются заводом-изготовителем по специальному заказу и за отдельную плату, возможно также проведение операций шлифования, фрезерования и растачивания.

Областью применения станков 16Т02П и 16Т02А являются опытные и инструментальные цеха часовой, приборостроительной, радиотехнической и других отраслей промышленности, а также различные лаборатории, мастерские и т.п.

Область применения, также - школьные и походные мастерские технические училища, лаборатории, а также в домашних условиях для любителей токарного дела и конструкторов-моделистов, что поможет использовать время досуга для развития трудовых навыков и изобретательности.

Основное отличие токарного станка модели 16Т02А - подшипники скольжения в корпусе бабки, на которых установлен шпиндель. В станке 16Т02П шпиндель установлен на подшиники качения - прецизионных шарикоподшипниках.

Основные параметры станка

Класс точности П
Наибольший диаметр заготовки над станиной, мм 125
Наибольший диаметр заготовки над суппортом, мм 75
Высота центров над плоскими направляющими станины, мм 68
Наибольшая длина заготовки в центрах (РМЦ), мм 250
Наибольшая длина обрабатываемой заготовки
без переустановки суппорта, мм 65
Наибольшая высота резца, мм 8 x 8
Шпиндель
Диаметр сквозного отверстия в шпинделе, мм 10,2
Конус Морзе шпинделя Морзе 0
Число ступеней частот прямого вращения шпинделя 6
Частота прямого вращения шпинделя, об/мин 400, 630, 1000, 1250, 2500, 4000

Суппорт. Подачи
Продольное перемещение суппорта Ручное
Наибольшее поперечное перемещение суппорта, мм 60
Перемещение суппорта поперечное на одно деление лимба, мм 0,01
Наибольшее перемещение верхних (резцовых) салазок, мм 65
Перемещение резцовых салазок на одно деление лимба, мм 0,01
Угол поворота верхней каретки суппорта, град ±30

Задняя бабка
Конус Морзе задней бабки Морзе 0
Наибольшее перемещение пиноли, мм 40

Электрооборудование
Электродвигатель главного привода, кВт 0,25

Габариты и масса станка
Габариты станка (длина ширина высота), мм 695 х 520 х 300
Масса станка, кг 35
