Датчик давления в цилиндре "ДДЦ 16 БАР"

- Датчик давления «ДДЦ 16 БАР» предназначен для контроля состояния механической части автомобильных двигателей с искровым зажиганием, путем регистрации графика давления газов в одном из цилиндров работающего двигателя, без воспламенения топливовоздушной смеси в цилиндре, а так же в режиме стартерной прокрутки.

- Выходной сигнал датчика подается на вход компьютерной приставки «АВТОАС-ЭКСПРЕСС», «АВТОАС-ЭКСПРЕСС М» или «АВТОАС-ЭКСПРЕСС 2» и отображается на мониторе ноутбука или ПК. Описание применения датчика приведено в подсказке к программе «АВТОАС-ЭКСПРЕСС», режим «Датчик давления в цилиндре». Вызов справки производится с помощью функциональной клавиши F1.

- Точность взаимной установки коленчатого и распределительных валов производится на основе контроля местоположения характерных точек и участков графика давления в цилиндре относительно горизонтальной оси угла поворота коленчатого вала двигателя, а так же путем сравнения регистрируемого графика давления с графиком, ранее сохраненным при работе с исправным ДВС аналогичного типа.

- Нарушение пропускной способности каталитического преобразователя определяется по характерному увеличению давления в цилиндре в фазе выпуска из-за повышенного сопротивления выходу отработавших газов.

- Максимальный диапазон регистрируемых значений давления (до 18 бар) позволяет измерять не только динамическую компрессию в цилиндре при работающем двигателе, но и компрессию в режиме стартерной прокрутки при полностью открытом дросселе.

Технические характеристики:

- Датчик давления «ДДЦ 16 БАР»

- Максимальное рабочее давление (избыточное), МПа: 1,8 (18 бар)

- Минимальное рабочее давление (разрежение), МПа: - 0, 08 (- 0,8 бар)

- Максимальное допустимое давление перегрузки, MПа: 3,6 (36 бар)

- Диапазон выходного напряжения, В: от 0,4 ± 0,15 (- 0,08 бар) до 2,75 ± 0,15 (18 бар)

- Выходное напряжение при атмосферном давлении 760 мм рт. ст., В: 0,5 ± 0.12

- Напряжение питания, В: от 9 до 18

- Ток, потребляемый от источника питания, не более, А: 0.04

- Масса датчика (без свечных удлинителей и кабеля), не более, кг: 0,15

- Масса комплекта — датчик давления, два свечных удлинителя, кабель, не более, кг: 0,5

- Свечные удлинители изготовлены из стали с антикоррозионным покрытием.

Датчик предназначен для эксплуатации в следующих условиях:

- Температура окружающего воздуха от плюс 5 до плюс 45 град. С

- Относительная влажность воздуха до 85% при температуре 25 град . С.

- Время непрерывной работы датчика при заведенном двигателе - не более 15 минут.

- Максимально допустимый нагрев корпуса датчика в процессе регистрации графика давления в цилиндре - до 75 град. Цельсия

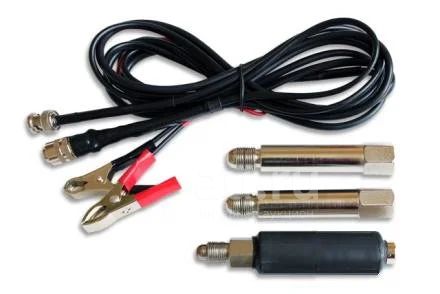

Комплект поставки:

- Датчик давления «ДДЦ 16 БАР» – 1 шт.

- Кабель – 1 шт.

- Свечной удлинитель 100мм – 2 шт.

- Паспорт

- Гарантийный талон

- Упаковка

- Гарантийный срок эксплуатации датчика давления «ДДЦ 16 БАР» – 1 год co дня продажи потребителю. В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет неисправности, возникшие в датчике, если не были нарушены условия его эксплуатации и не нарушена пломбировка внутри корпуса датчика. Гарантийный срок эксплуатации кабеля датчика – 3 месяца со дня продажи изделия потребителю.
