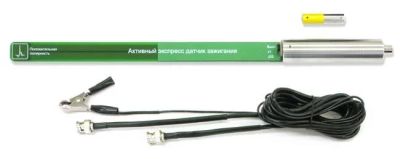

Активный экспресс датчик зажигания

Активный экспресс датчик зажигания предназначен для бесконтактного контроля формы импульсных сигналов в электрических цепях системы зажигания, а так же в электрических цепях других элементов системы управления ДВС. Датчик может быть использован совместно с компьютерными приставками «Автоас-Экспресс», «Автоас-Экспресс М» или «Автоас-Экспресс 2», взамен штатного «Ёмкостного экспресс датчика».

- Отличительной особенностью, от штатного «ёмкостного экспресс датчика», является применение в новом, «активном» датчике, встроенного усилителя сигнала. Это дает возможность бесконтактным способом контролировать форму импульсных сигналов в электрических цепях с низкой напряженностью внешнего электромагнитного поля.

Например, в диагностической практике часто применяется анализ сигнала первичной цепи зажигания, по форме которого можно определить ряд характерных неисправностей системы зажигания. Однако, из-за высокой зашумленности отображаемого сигнала бесконтактно контролировать сигналы первичной цепи зажигания с помощью штатного «ёмкостного экспресс датчика» приставки «Автоас-Экспресс» достаточно затруднительно.

- В то же время, из-за конструктивных особенностей систем зажигания некоторых автомобилей, прямое подключение к их первичной цепи с помощью контактного электрического щупа (например, через адаптер типа «игла», вводимого вдоль провода разъема катушки) бывает очень сложным, либо, вообще невозможно. Это препятствует регистрации сигнала первичной цепи «прямым», контактном способом.

- Активный экспресс датчик дает возможность диагносту анализировать слабые электромагнитные сигналы с хорошим соотношением сигнал/помеха. Ниже приведены примеры подобных сигналов, зарегистрированных бесконтактным способом с помощью активного датчика.

Включение питания и выбор чувствительности датчика производится с помощью переключателя режимов

В положении переключателя «х1» (режим низкой чувствительности) можно производить регистрацию сигналов в высоковольтных проводах системы зажигания.

- Положение «х20» (режим высокой чувствительности) предназначено для контроля формы импульсных сигналов с низкой напряженностью электрической составляющей электромагнитного поля (сигналов первичной цепи зажигания, сигналов индивидуальных катушек зажигания, сигналов управления топливными форсунками, выходных импульсных сигналов датчиков и т.п.)

- Индикация включенного состояния датчика и контроль работоспособности питающего элемента осуществляется при помощи встроенного светодиода.

На рабочей части датчика выделены две чувствительные площадки разной полярности (положительной и отрицательной), которые размещаются напротив друг друга на противолежащих плоскостях платы, под двусторонними защитными слоями. Защитные слои препятствуют пробоям высокого напряжения при контроле сигналов в проводах вторичной цепи зажигания с поврежденной изоляцией.

- При необходимости, диагност может инвертировать отображаемую осциллограмму сигнала. Для инверсии сигнала нужно приложить чувствительную часть датчика обратной стороной к контролируемому элементу.

- Под съемной ручкой датчика размещен держатель элемента питания. Инструкция по установке/замене элемента питания приведена в паспорте активного экспресс датчика зажигания в разделе "Подготовка к работе".

Для питания используется один сменный элемент типа ААА или NI-MH аккумулятор 1,2В Micro AAA.

Технические характеристики

- Входное сопротивление устройства отображения сигнала датчика, не менее, МОм: 0,7

- Максимальный диапазон выходного напряжения на нагрузке 1МОм, В: ± 1,5

- Напряжение питания, В: от 0,8 до 1,8

- Ток, потребляемый датчиком во включенном состоянии от элемента питания, не более, мА: 3,5

- Время непрерывной работы датчика от нового элемента (alkaline*) типа ААА - не менее 100 часов.

- Размер датчика (без кабеля), не более, мм: 390*24*24

- Масса датчика (без кабеля), не более, кг: 0,1

- Длина штатного соединительного кабеля, м: 2,0 +-0,1

- Температура окружающего воздуха от плюс 5 до плюс 45 град. С

- Относительная влажность воздуха до 85% при температуре 25 г. С.

Комплект поставки и гарантия производителя

- Активный экспресс датчик зажигания – 1 шт.

- Соединительный кабель – 1 шт.

- Элемент питания типа ААА (alkaline) - 1 шт.

- Паспорт

- Гарантийный талон

- Упаковка

Гарантийный срок эксплуатации датчика – 1 год со дня продажи потребителю. В течение гарантийного срока предприятие-изготовитель безвозмездно устраняет неисправности, возникшие в датчике, если не были нарушены условия его эксплуатации.

Гарантийный срок эксплуатации кабеля датчика – 3 месяца со дня продажи изделия потребителю.
