Брудер для перепелов, индюшек, кур, гусей и пр. с автоподогревом ( разборный) В наличии

Для удобства транспортировки и хранения брудер изготовлен разборным

Узлы разборного брудера:

Поз. 1. Крышка брудера

На верху крышки произведена разметка под шарнирные петли. В монтажные отверстия вкручены саморезы и дополнительные шайбы.

Поз. 2. Передняя стенка брудера (фасад)

С внутренней стороны, стенка, оборудована двумя направляющими для крепления её к ногам брудера и установки на них съёмного оборудования.

Поз. 3. Задняя стенка брудера

С внутренней стороны, стенка, оборудована двумя направляющими для крепления её к ногам брудера и установки на них съёмного оборудования. По центру стенки проделаны технологические отверстия для установки термодатчика. По верху стенки установлены три шарнира для крепления крышки брудера п.1 .

Поз. 4. Боковая стенка брудера (нога)- панель управления

На ней смонтированы:

- с наружи – выключатель, терморегулятор, термодатчик, розетка;

- с внутренней стороны – патрон под лампу.

Внизу с внутренней стороны установлена направляющая для установки поддона п.9.

Поз. 5. Боковая стенка брудера (нога)

Внизу с внутренней стороны установлена направляющая для установки поддона п.9.

Поз. 6. Решётчатый пол брудера

Съёмный элемент.

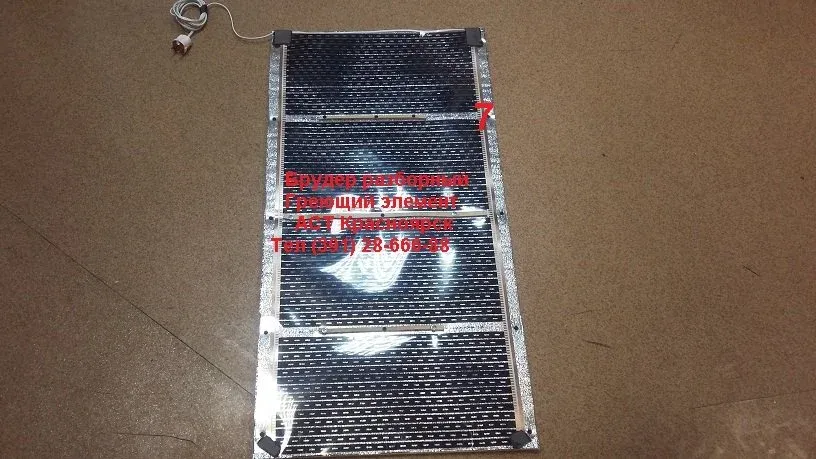

Поз. 7. Греющий элемент

Съёмный элемент.

Поз. 8. Защитный экран

Съёмный элемент.

Поз. 9. Поддон для сбора помета

Съёмный элемент.

Инструкция по сборке брудера

Позиции 2 и 3 стыкуются с позициями 4 и 5 через монтажные отверстия в позициях 4 и 5, саморезами с шайбами находящимися в монтажных отверстиях укреплённых на позициях 2 и 3.

После стыковки, позиции 2 и 3 притягиваются к позициям 4 и 5 через уголки смонтированные на позициях 2 и 3 и саморезами вставленными в монтажные отверстия в позициях 4 и 5.

Далее позиция 1 крепится к позиции 3 на шарниры установленные на позиции 3 саморезами находящимися в монтажных отверстиях на позиции 1. Шайба находящееся в паре с саморезом укладывается под шарнир - между крышкой и шарниром.

На нижние направляющие, на позициях 2 и 3 укладывается решётчатый пол позиция 6.

На нижние направляющие, на позициях 4 и 5 укладывается поддон позиция 9.

Позиция 7 и 8 укладываются нижние или верхние направляющие, на позициях 2 и 3, в зависимости от вида обогрева – нижний или верхний обогрев брудера.

При нижнем обогреве 7 и 8 позиции укладываются вместе на нижние направляющие - 7 позиция плёнкой вверх, 8 позиция сверху на 7 позиции.

При верхнем обогреве 7 позиция укладывается на верхние направляющие плёнкой вниз. При данном обогреве 8 позиция не требуется.
