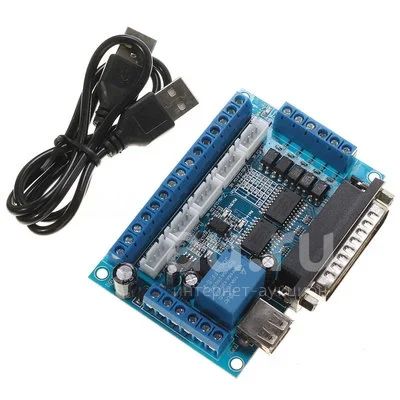

MACH3 interface board (плата управления приводами ЧПУ до 5 осей, контроллер чпу cnc станка)

MACH3 interface board это интерфейсная плата управления приводами ЧПУ системы до 5 осей. Поддерживается таким ПО, как MACH3, KCAM4 и EMC2. Раздельное питание контроллера по USB и периферии. Реле 10А для запуска шпинделя. Возможность подключить до 5-ти драйверов шагового двигателя, например TB6560.

Характеристики:
Интерфейс управления — LPT;
— Питание от USB порта персонального компьютера;
— Совместима с драйверами приводов типа шаг/направление (step/dir);
— Максимальное количество подключаемых приводов – 5;
— Реле подключения нагрузки — 10A 250VAC, 10A 30VDC;
— Поддерживается программами управления ЧПУ, такими как MACH3, EMC2/LinuxCNC,
KCAM4 и др.
— Выход управления оборотами шпинделя через инвертор;
— Оптопары датчиков и схема управления инвертором шпинделя питается от
отдельного источника 12-24В.

Разъемы:
P10-P13,P15 – Входы для датчиков (концевые переключатели, пробники и т.д.);
— P2 – Сигнал «шаг» оси X;
— P3 – Сигнал «направление» оси X;
— P4 – Сигнал «шаг» оси Y;
— P5 – Сигнал «направление» оси Y;
— P6 – Сигнал «шаг» оси Z;
— P7 – Сигнал «направление» оси Z;
— P8 – Сигнал «шаг» оси A;
— P9 – Сигнал «направление» оси A;
— P14 – Сигнал «разрешение работы» (Enable);
— P16 – Сигнал «шаг» оси B;
— P17 – Сигнал «направление» оси B/включение реле;
— P1 – Управление нагрузкой/шпинделем;
— PCGND – общий вывод для подключения драйверов приводов;
— PC5V — +5В вывод для подключения драйверов приводов.

Состояние перемычки:
— Замкнута – P17 управляет включением реле;
— Разомкнута – P17 используется для сигнала «направление» оси B.
