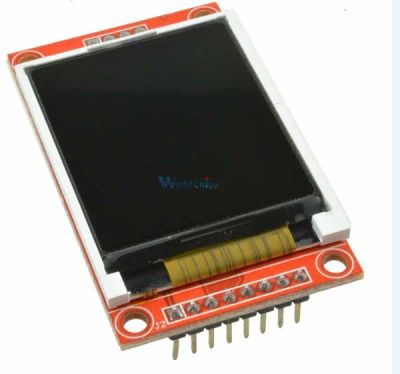

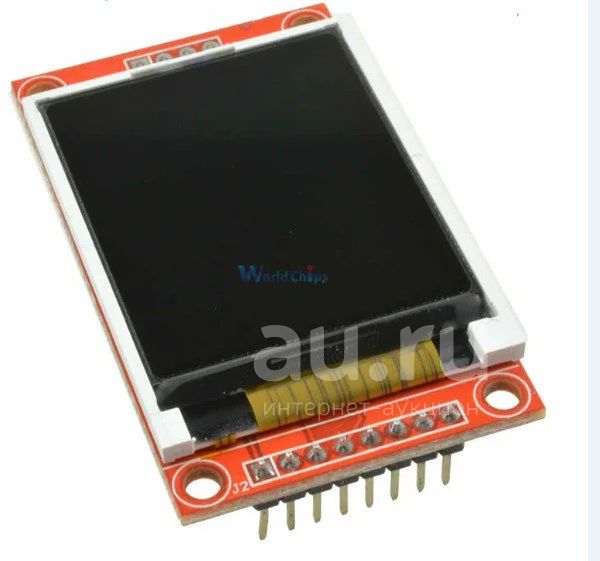

Дисплей 1.8" TFT LCD Display ST7735S 128x160 с CD-картой

Цветной графический дисплей 1.8 TFT 128x160 — предназначен для вывода текстов и графики. На обратной стороне дисплея есть слот для SD карты, на которой можно хранить графические данные.

Спецификация

• Контроллер: ST7735S
• Диагональ: 1,8 дюйма
• Напряжение питания: 3,3 ... 5 В
• Напряжение LED подсветки: 3,3 В
• Напряжение сигналов: 3,3 В
• Разрешение: 128x160 (RGB)
• Интерфейс: SPI
• Размер экрана: 32×37 мм
• Размер модуля: 35×58 мм

Подключение

• Питание логики от 3,3 до 5 В, подаётся на выводы Vcc и GND дисплея.
• Питание подсветки 3,3 В подаётся на выводы LED и GND дисплея.
• Выводы SD-карты (SD_CS, SD_MOSI, SD_MISO, SD_SCK) подключаются к аппаратной шине SPI, если аппаратный вывод CS(SS) Arduino занят, то вывод SD_CS SD-карты можно подключить к любому другому выводу Arduino, указав его номер в скетче.
• Подключение остальных выводов дисплея к Arduino зависит от используемой библиотеки и реализации шины SPI. При использовании библиотеки UTFT дисплей можно подключать к любым выводам Arduino указав их номера при объявлении объекта библиотеки UTFT:
• UTFT myGLCD(TFT18SHLD, SDA, SCK, CS, RESET, A0);
• Например: UTFT myGLCD(TFT18SHLD, 5, 4, 8, 7, 6);

Уровень логической «1» на входах дисплея ≤ 3,3 В. Если Вы используете 5 В логику, то подключайте входы дисплея через делители, инструкция по подключению.

Питание

Входное напряжение питания 5 В или 3,3 В, постоянного тока подаётся на выводы Vcc и GND. Напряжение подсветки дисплея 3,3 В постоянного тока, подаётся на выводы LED и GND.

Подробнее о дисплее

В действительности правильнее сказать, что дисплей имеет разрешение 160x128, а не 128x160, так как у него по оси X 160 точек, а по оси Y 128, но разработчик указал размеры 128x160 шелкографией на плате модуля.

TFT дисплей построен на базе чипа ST7735S, который позволяет выводить цветную графическую информацию на матрицу дисплея. Помимо матрицы, в модуль интегрирован слот под SD карту памяти.

Для вывода данных на дисплей предлагаем воспользоваться библиотекой UTFT, примеры и описание функций которой находятся в разделе Wiki работа с цветным графическим дисплеем.
