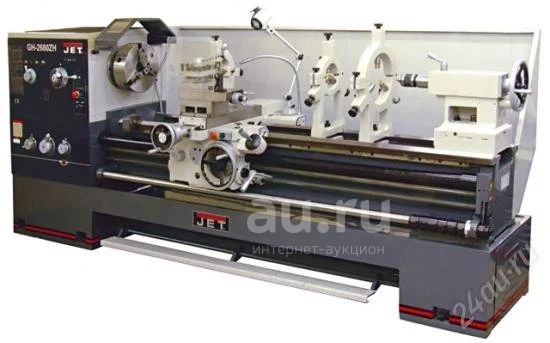

токарно-винторезный станок jet gh-2680 zh dro rfs (под заказ)

Токарно-винторезный станок. Выходная мощность 7,5 кВт. Напряжение 380 В. Зона обработки 660х2032 мм. Вес 3000 кг.

Описание:

* Передняя бабка с механическими муфтами для плавной смены направления вращения во время нарезания резьбы.
* Механизм плавного пуска защищает двигатель и увеличивает срок службы привода и ремня.
* Удобное управление продольной и поперечной подачей при помощи джойстика с кнопкой ускоренного перемещения.
* Эксклюзивный протокол приёмки JET с сертифицированными допусками (DIN 8606).
* Закалённая и отшлифованная станина с призматическими направляющими из серого чугуна.
* Съемный мостик станины.
* Механизмы коробки передач, подачи и привод суппорта работают в масляной ванне.
* Закаленные и отшлифованные шестерни в передней бабке и в коробке передач.
* Регулировка зазоров направляющих при помощи клиновых планок.
* Направляющие продольного суппорта имеют покрытие Turcite-B.
* Централизованная система подачи смазки для продольного суппорта.
* Регулируемая муфта подачи.
* Задняя бабка с регулировкой для обточки конусов.
* Пиноль задней бабки и маховик имеют шкалу для точной установки.
* Ускоренное продольное перемещение суппорта 5 м/мин.

Технические характеристики:

Входная мощность: 12 кВт / S6 40%
Выходная мощность: 7,5 кВт / S1 100%
Диаметр обточки над станиной: 660 мм
MAX диаметр вращения (съемный мостик): 870 мм
Диаметр обточки над поперечным суппортом: 420 мм
Длина съемного мостика: 240 мм
Расстояние между центрами: 2030 мм
Расстояние между направляющими: 405 мм
Конус шпинделя: Ø113 мм 1:20
Присоединение шпинделя Camlock: D1-8(DIN 55029)
Проходное отверстие шпинделя: 105 мм
MAX размер инструмента: 25х25 мм
Ход поперечного суппорта: 310 мм
Ход верхнего суппорта: 145 мм
Диапазон скоростей: 12: 36-1600 об/мин
Ход пиноли задней бабки: 150 мм
Диаметр пиноли задней бабки: 75 мм
Пиноль задней бабки: МК-5
Продольная подача: 0,028 - 2,52 мм/об
Поперечная подача: 0,012 - 1,07 мм/об
Ускор. перем. продольного суппорта: 4,5 мм/мин
Ускор. перем. поперечного суппорта: 2,0 мм/мин
Метрическая резьба: 22: 1-14 мм/об
Дюймовая резьба: 25: 28-2 TPI
Питчевая резьба: 24: 56-4 DP
Модульная резьба: 18: 0,5-7 МР
Рабочий диаметр неподвижного люнета: 100-240 мм
Рабочий диаметр подвижного люнета: 20-100 мм
Габаритные размеры (ДхШхВ): 3500х1100х1450 мм
Вес: 3870 кг
Гарантия: 2 года
Комплект поставки:

1. массивная станина из серого чугуна;
2. трехкулачковый патрон Ø325 мм с прямыми/обратными кулачками;
3. 4-х кулачковая планшайба Ø400 мм;
4. крепёжная плита Ø630 мм;
5. планшайба Ø250 мм;
6. четырёхпозиционный резцедержатель с функцией быстрого перемещения;
7. вращающийся упорный центр MK-5;
8. упорный центр MK-5;
9. переходная втулка Ø113/МК-5;
10. подвижный и неподвижный люнеты;
11. поддон для сбора стружки;
12. задняя защитная стенка;
13. ножной тормоз шпинделя с концевым выключателем;
14. устройство подвода СОЖ;
15. галогенная лампочка местного освещения;
16. вал управления с 5 регулируемыми кулачками (отключение продольной подачи);
17. концевой упор продольного перемещения с точной настройкой;
18. защита патрона с концевым выключателем;
19. регулируемые основания;
20. руководство по эксплуатации и список запасных частей с сертификатом соответствия Евросоюза CE;
21. инструмент для обслуживания;
22. устройство цифровой индикации по 3 осям.
