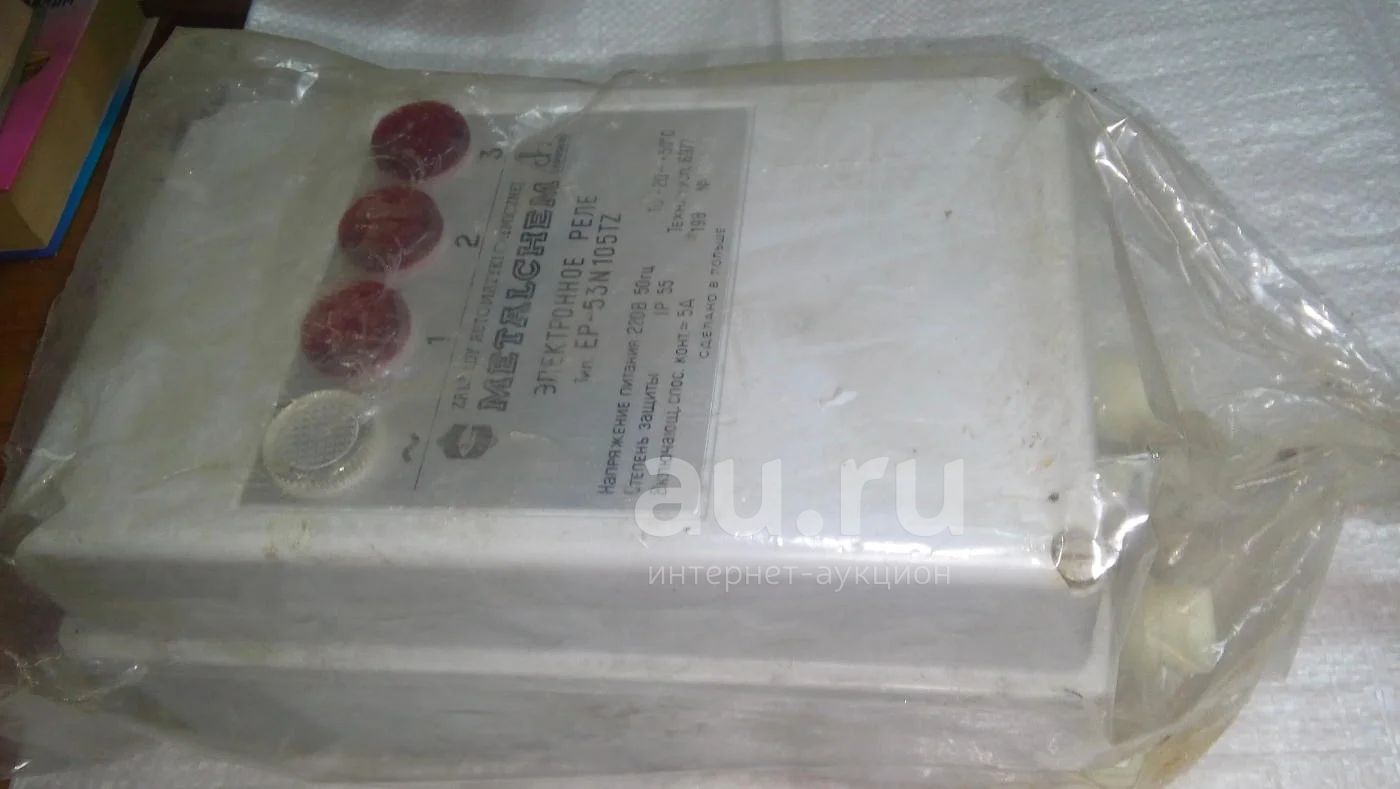

Электронное реле EP-53N 105TZ новое с хранения...(3-5\3)
Электронное реле EP-53N 105TZ новое с хранения...(3-5\3)
Описание
Состояние | Новое |
Условия оплаты и доставки Адрес и контакты
Применяется для звуковой, оптической сигнализации, для регулирования уровня, самостоятельного опорожнения или наполнения различных резервуаров.
Сигнализатор ЕSP-50 (электронное реле EP-53)предназначен для сигнализации и управления уровнем жидкости с хорошей и слабой электрической проводимостью в открытых или закрытых резервуарах. Применяется для звуковой, оптической сигнализации, для регулирования уровня, самостоятельного опорожнения или наполнения таких объектов, как резервуары питьевой воды, резервуары молока, отстойники стоков, резервуары конденсаторов, пневматические водонапорные установки, котлы, резервуары с химикатами, резервуары напитков и продовольственных товаров, ирригационные резервуары и другие.
Один сигнализатор ЕSP-50 содержит три параллельно действующих канала, позволяющих независимо друг от друга сигнализировать соответствующие уровни жидкостей в одном, двух или трех резервуарах, что облегчает проектирование систем управления.
С помощью сигнализатора ЕSP-50 можно производить контроль уровня рабочих тел в широком диапазоне давлений, температур и химической агрессивности.
Жидкость, однако, не должна быть: со слишком высоким содержанием суспензий, со значительной кристаллизацией, выделяющей осадок, не должна обладать другими свойствами, вызывающими покрытие электрода зонда (датчика) непроводящем слоем. Электронный узел сигнализатора (электронное реле ЕP-50).
Может быть также использован для сигнализации и управления любыми другими физическими величинами, которыми можно преобразовать в электрический импеданс, пропорциональный данным величинам. Например: сигнализация освещения и сигнализация отсутствия пламени — с использованием соответствующим‚их фоторезисторов, сигнализация и регулировка температуры при совместной работе с соответствующим термистором или контактным термометром, сигнализация и регулировка давления или расхода при совместной работа с контактным манометром и т.п.
Безопасность обслуживающего персонала обеспечивается очень низкими величинами токов и напряжений (~ б в) на датчиках.
Сигнализатор не может устанавливаться в помещениях, содержащих взрывоопасные пары или газы.
ТЕХНИЧЕСКИЕ ДАННЫЕ
Сигнализатор ЕSР-50
– Минимальная необходимая проводимость жидкости для отдельных диапазонов
Диапазон Проводимость ом-1 см-1
1 ? 20 · 10-3
2 ? 20 · 10-4
3 ? 20 · 10-5
4 ? 20 · 10-6
Точность сигнализации зеркала жидкости относительно продольной оси симметрии электрода зонда (при горизонтальной установке) или конца электрода зонда (при вертикальной установке) — ±5 мм
Продольный импеданс линии, соединяющий зонд и электронное реле –
I Z1 I ? 10 •10n ом, где
n = 1; 2; 3; 4, номер диапазона, на котором работает данный канал
Суммарный поперечный импеданс соединительной линии каждого из каналов
относительно корпуса и соединительных линий соседних каналов –
I Z2 I ? 10n ком, где
n – как в.п. 4.1.3
Зонд SК—30, SK-35
Максимальное рабочее давление – 64 кГ/см2 (6,4 мН/м2)
Допускаемая область температуры контролируемой жидкости – -30 + +200ºЦ
Температура окружающей среды внешней части зонда – -30 + +200ºЦ
Сопротивление перехода между болтом рис.3 поз.4 и электродом поз. 9 – ?0,5 ом
Сопротивление изоляции в сухом состоянии – ?5 Мгом
Материалы соприкасающихся с жидкостью – сталь IHIа№9Т глазированный фарфор эпоксидная смола
Длина «L» электрода зонда – 100 + 2000 мм в отрезках
L макс. = 1000 мм
Масса зонда с электродом – ?0,41 кг
Электронное реле ЕР-53NI05TZ
Нормальное рабочее положение (NP) NP -90 ± 90º
Максимальная чувствительность (на 4-ом диапазоне)
Напряжение на электродах зондов – ?10в (амплитудное напряжение)
Наибольшие токи в цепях отдельных зондов (также в случае короткого замыкания зонда) — диапазон 1 ? 15ма
— диапазон 2 ? 1,5ма
— диапазон 3 ? 0,15ма
— диапазон 4 ? 15ма
с макс. амплитудой 1,5 мм
– 30 + 80 гц
Задержка включения или выключения — < 1 сек
Допускаемая нагрузка контактов выходного реле:
а) длительно допускаемый ток контактов (тепловой) — 4 в
б) ток включения контакта — 5 в
в) величина тока, выключаемого контактом — функция напряжения на контакте V и постоянной времени Т цепи, отнесенная к маневренной прочности контакта 106 при частоте включений 1000 включений/час
кривая 1 — для Т = 0 м сек
кривая 2 — для Т = 40 м сек
г) мощность нагрузки Р для переменного тока 40 — 60 гц, 250 в (цепь без индукции) при частоте включений 1000 включений/час в функции маневренной прочности N.
д) зависимость коэффициент редукции К выключаемой мощности Р (по пункту г) от соs ? цепи в случае индукционной нагрузки контактов.
– Максимальная частота изменений рабочих состояний канала I,5 Гц
– Электрическая эксплуатационная прочность
– релейного усилителя – 107 срабатываний каждого канала
– выходных реле: по п. 4.3.6.
– Питающее напряжение и частота – 220в +10%-15%
50гц +2%-2%
– Потребляемая мощность – ?12 ва
– Атмосферное давление – 80 + 12 кн/м2 (600 + 900 торр)
– Температура окружающей среды – -20 + +50ºЦ
– Относительная влажность – 30 + 80% (допускаемая 95%
для 35ºЦ)
– Степень защиты оболочки – IР – 50
– Стойкость против вибрации во время работы – 50 + 20 гц
– Масса – ? 4,5 кг
