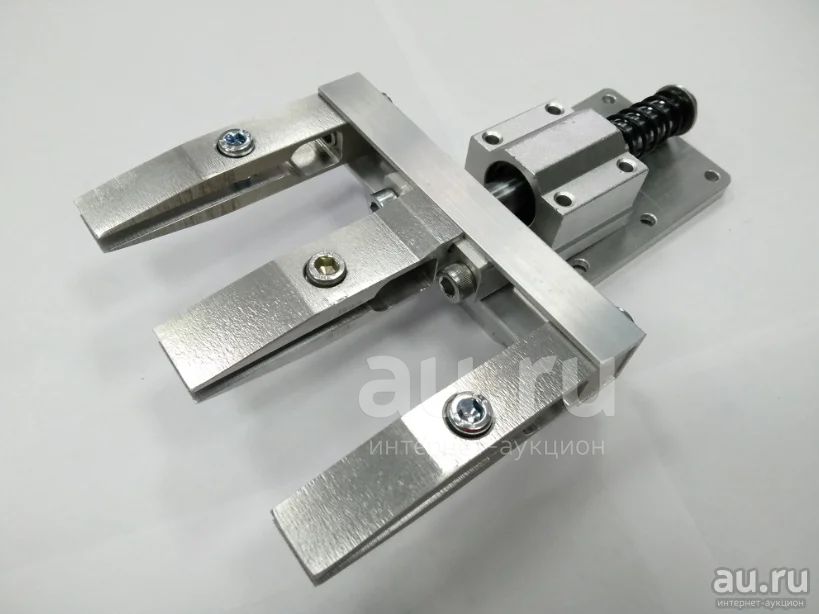

№ 4.1 Поворотный механизм на линейном подшипнике в сборе. Для станков по заточке ножей. Заточка ножа. точилка для ножа, ножеточка, точный угол заточки
Описание
Состояние | Новое |
Важнейший узел правильного станка для заточки ножей — поворотный механизм. Предназначен для модернизации или самостоятельной сборки станка для заточки ножей. Изготовлен на станке ЧПУ. Просто прикрутите его куда вам будет удобно и станок готов!
Поворотный механизм можно пересобрать на поперечное направление.
Для этого на опорной пластине предусмотрены отверстия (смотрите картинку с размерами)
Комплект:
— Опорная пластина
— Линейный подшипник
— Стальной закаленный полированный вал
— Заклинивающая планка с выборкой по длине
— Планка крепления зажимных губок
— Три зажимные губки
— Ключ для зажима
— Комплект винтов
Параметры зажимных губок:
– длина 90 мм
– ширина 16 мм
– высота 16 мм
– паз 5 мм
– скос губок 8 градусов на сторону
– материал Д16Т
– допуск по углу поворотного механизма – 0,2 градуса.
Параметры планки:
– длина 120 мм
– высота 20 мм
– глубина 15 мм
– длина паза для для продольного перемещения губок 40 мм
– расстояние между центрами разведенных крайних губок 105 мм
– расстояние между центрами сведенных крайних губок (с центральной губкой) 60 мм
– расстояние между центрами сведенных крайних губок (без центральной губки) 27 мм
– материал АД31
Размеры площадки поворотного механизма (показано на картинке):
– длина 105 мм
– ширина 60 мм
– толщина 6 мм
– материал АД31
В алюминиевой опорной пластине есть крепежные отверстия для прикручивания его к какому-либо основанию. Пластина толщиной 6 мм. Линейный подшипник установлен на пластине вместе с заклинивающей планкой. Планка с губками выполнена с продольными пазами для передвижения губок и регулировки ширины зажима. Зажимные губки изготовлены из алюминиевого сплава Д16Т
Комплект без центральной губки: -500р от стоимости лота.
Условия передачи
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Да, конечно.
Свяжитесь с менеджером для уточнения стоимости доставки по тел. 8 999 318 0 318
Поворотный № 5: нужно просто поворачивать, фиксируется он сам.
Скос губок 8 градусов на сторону.
Нож обычно выступает за пределы губок, поэтому угол может быть еще меньше.
Если считать по скосу губок, то 16 градусов.
