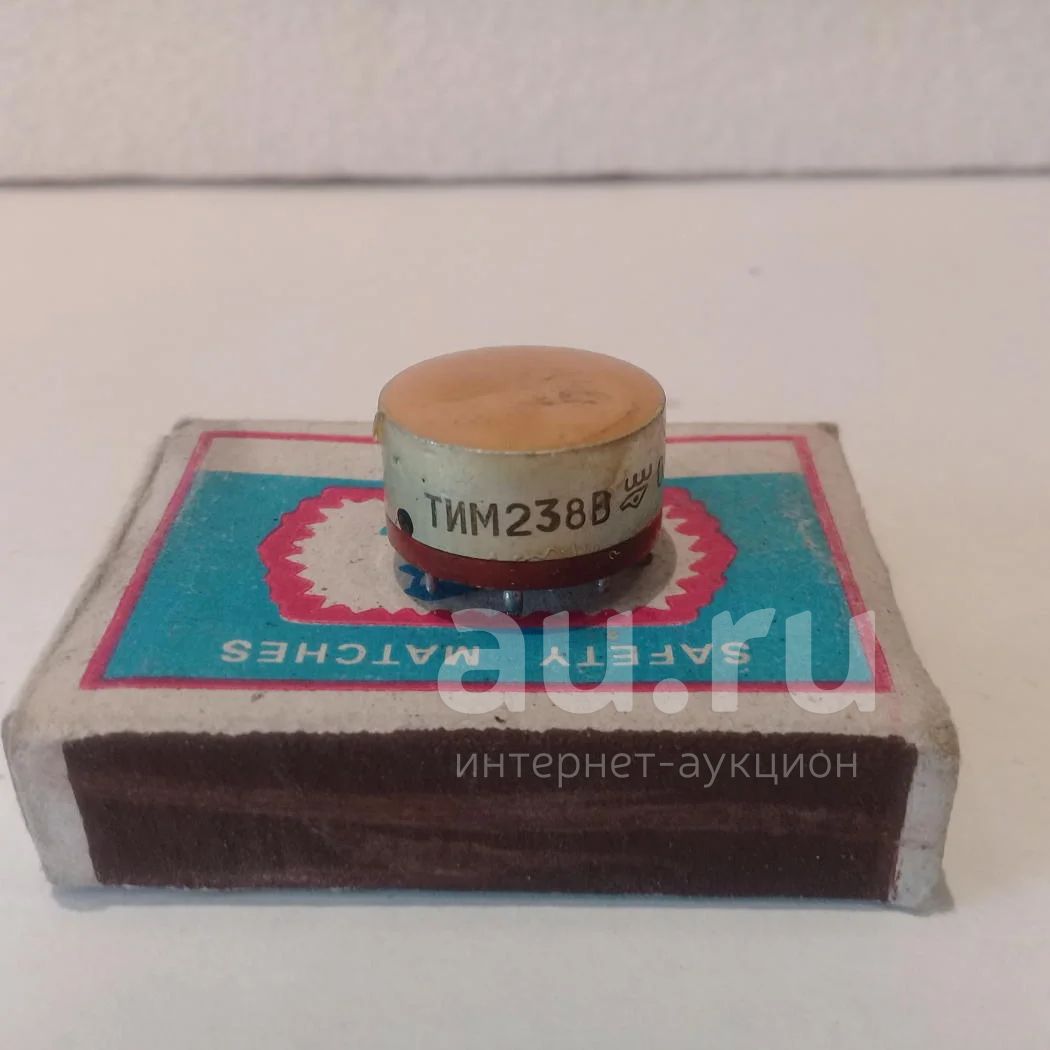

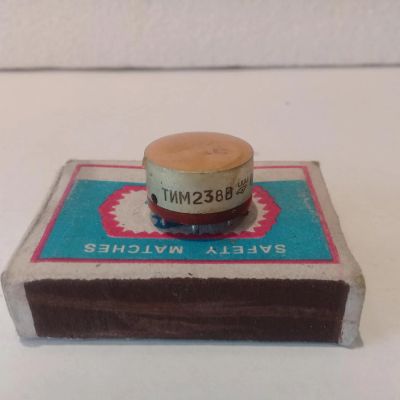

Импульсный трансформатор ТИМ238В

Трансформаторы импульсные миниатюрные типа ТИМ с частотой импульса 0,3...100 кГц и амплитудой импульса до 20 В предназначены для работы в функциональных блоках и узлах радиоэлектронной, электронной и квазиэлектронной аппаратуры средств связи. Применяются трансформаторы в импульсных уст ройствах бытовой аппаратуры модульного исполнения с цифровой системой мо дуляции сигналов. Трансформаторы работают в импульсном режиме с длитель ностью импульсов 0,02…100 мс и токе намагничивания до 20 мА. Длительность фронта и среза импульса на вторичных обмотках при различных коэффициентах трансформации 0,04…2мкс. Миниатюрным трансформаторам присвоено сокращенное обозначение ТИМ, где Т трансформатор, И имульсный, М миниатюрный. На корпусе трансформатора имеется метка первого вывода, а также ключ, кото рым является удлиненный на 2 мм первый вывод трансформатора. Отсчет ведет ся от первого вывода по часовой стрелке со стороны монтажа.
