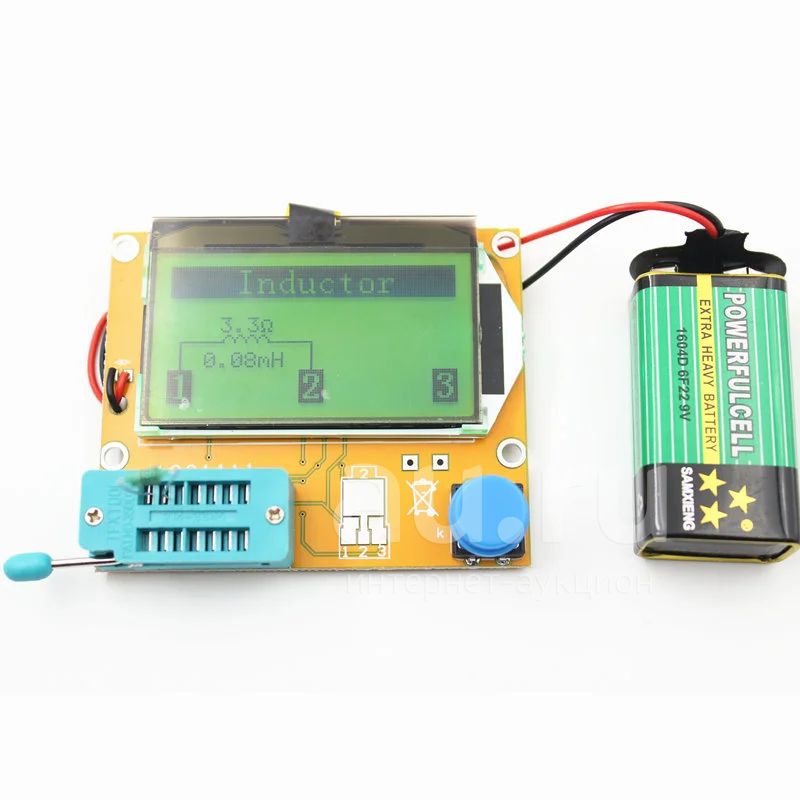

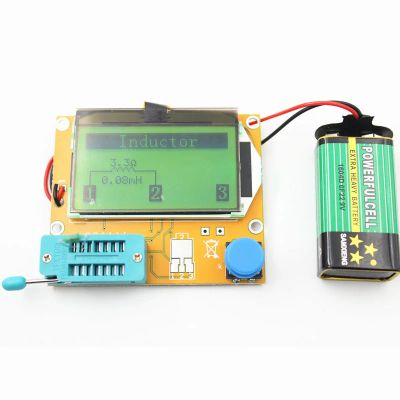

Универсальный тестер радиокомпонентов. Измеритель ESR R/C/L и тестер полупроводников ESR и LRC-метр LCR-T4 на процессоре ATmega 328 Транзистор MOS/PNP/NPN, Диод, Емкость, 12864 ЖК-дисплей экран 0102141.

Универсальный тестер радиокомпонентов. Измеритель ESR R/C/L и тестер полупроводников.

Любому, кто работает с электроникой, требуется тестер радиоэлектронных компонентов. В большинстве случаев электронщики всех мастей обходятся цифровым мультиметром. Им можно проверить с достаточной точностью самые часто используемые электронные компоненты: диоды, биполярные транзисторы, конденсаторы, резисторы и пр.

Но, среди радиодеталей есть и такие, проверить которые рядовым мультиметром сложно, а порой и невозможно. К таким можно отнести полевые транзисторы (как MOSFET, так и J-FET). Также, обычный мультиметр не всегда имеет функцию замера ёмкости конденсаторов, в том числе и электролитических. И даже если таковая функция имеется, то прибор, как правило, не измеряет ещё один очень важный параметр электролитических конденсаторов – эквивалентное последовательное сопротивление (ЭПС или ESR).

ESR (Equivalent series resistance)- эквивалентное последовательное сопротивление (ЭПС, внутреннее сопротивление) электрического конденсатора.

RLC метр предназначен для измерения сопротивления, емкости, индуктивности и ESR электролитических конденсаторов без демонтажа их из печатной платы, что в значительной степени уменьшает время поиска неисправности, повышает качественные показатели ремонта аппаратуры.

Автоматическая идентификация радиоэлектронных компонентов (резистор, конденсатор, катушка индуктивности, диод, двойной диод, биполярный NPN, PNP транзистор, N- канальный и Р- канальный MOS FET, JFET транзистор, маломощный тиристор, симистор.

Измерение сопротивления, емкости, индуктивности, прямого напряжения перехода в диодах и биполярных транзисторах, емкости и порогового напряжения затвора в полевых транзисторах, обнаружение защитных диодов в транзисторах.

Поставляется без корпуса (КІТ).

Питание 9V от батареи типа "Крона" (не входит в комплект поставки).

Измеритель индуктивности

1. Тест полупроводников, конденсаторов, резисторов, индуктивностей производится за одну операцию – нажатием кнопки. Автоматическое выключение после теста.

2. Потребляемый ток после отключения не более 20nA .

3. Диапазон измерения резисторов составляет от 0,1 Ом до 50M Ом с точностью 1%.

4. Диапазон измерения емкости составляет от 25рF до 100mF и точностью 1%.

5. Диапазон измерения индуктивности составляет от 0,01mН до 20H и точностью 1%.

Тестер транзисторов

Тестер транзисторов (биполярных и полевых)

6. Автоматическое определение NPN, PNP биполярных транзисторов , N -канальных и Р- канальных MOS FET, JFET транзисторов , диодов, двойных диодов, тиристоров небольшой мощности, однонаправленных и двунаправленных тиристоров.

7. Автоматическое определение цоколевки полупроводников.

8. Измерение в биполярных транзисторах коэффициента усиления и порогового напряжения база – эмиттер.

9. Обнаружение защитных диодов в биполярных и MOS FET транзисторах.

Автоматически определяемые компоненты: транзисторы (PnP, NPN, N-, MOSFET), диоды, резисторы, конденсаторы и др.

Диапазон измерения емкости: 25 пФ – 100 мФ

Диапазон измерения индуктивности: 0,01 мкГн – 20 Гн

Диапазон измерения сопротивления: 0,1 Ом – 50 мОм

Время теста: 2 с (для больших конденсаторов <= 1 м)

Дисплей: LCD с разрешением 128 x 64

Питание: DC 9 В 25 мА (0,02 нА – в простое)

Дополнительные характеристики:

Вес: 48 г

Размер: 63 х 71 мм (Ш х Д)

Батарейка типа Крона 9V (в комплект не входит)
