Драйвер светодиода 20 Ма (NSI45020AT1G)
Торги завершены. Лот не продан.
10 апр 2019 18:56
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
Драйвер светодиода 20 Ма (NSI45020AT1G)
Цена
10 руб.
Цена
10 руб.
Торги завершены(10 апр 2019 18:56)
Описание
Состояние | Новое |
Линейные стабилизаторы тока являются простыми, экономичными и надежными устройствами, позволяющие создать выгодное в ценовом плане решение по стабилизации тока через светодиоды.
Драйверы NSI450x выполнены по патентуемой транзисторной технологии и ориентированы на ряд светодиодных применений с изменяющимся входным напряжением. Драйверы гарантируют постоянство яркости свечения при изменении напряжения питания в широких пределах и позволяют создать простое и выгодное в ценовом плане решение по стабилизации тока не в ущерб рабочим характеристикам.
Устройство выполнено в корпусе SOD-123, обеспечивает стабильный ток 20мА в цепи, не требует дополнительных внешних компонентов. Простое, и надежное устройство позволяет создавать недорогие решения для управления светодиодами. Регулятор включается последовательно в цепь светодиодов, работает с максимальным рабочим напряжением 45В, обеспечивает ток в цепи 20мА с точностью ±10%, имеет встроенную ESD защиту, рабочий температурный диапазон -55…+150°С. Для обеспечения тока в цепи больше 20мА нужно включить параллельно несколько регуляторов (2 регулятора – ток 40мА, 3 регулятора – ток 60мА и т.д.).
Датащит: http://www.onsemi.com/pub/Collateral/NSI45020A-D.PDF
Видео

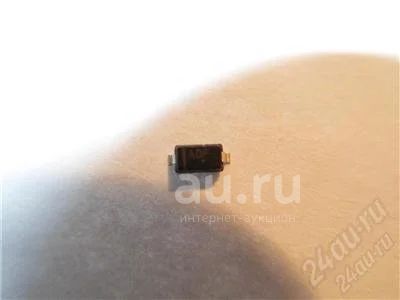

Размер драйвера как SMD резистор 1206, только толще.
Цена указана за одну штуку.
Отлично подойдут для изготовления светодиодной автомобильной оптики, светильников в салон, подсветки приборных панелей и кнопок.
Драйверы NSI450x выполнены по патентуемой транзисторной технологии и ориентированы на ряд светодиодных применений с изменяющимся входным напряжением. Драйверы гарантируют постоянство яркости свечения при изменении напряжения питания в широких пределах и позволяют создать простое и выгодное в ценовом плане решение по стабилизации тока не в ущерб рабочим характеристикам.
Устройство выполнено в корпусе SOD-123, обеспечивает стабильный ток 20мА в цепи, не требует дополнительных внешних компонентов. Простое, и надежное устройство позволяет создавать недорогие решения для управления светодиодами. Регулятор включается последовательно в цепь светодиодов, работает с максимальным рабочим напряжением 45В, обеспечивает ток в цепи 20мА с точностью ±10%, имеет встроенную ESD защиту, рабочий температурный диапазон -55…+150°С. Для обеспечения тока в цепи больше 20мА нужно включить параллельно несколько регуляторов (2 регулятора – ток 40мА, 3 регулятора – ток 60мА и т.д.).
Датащит: http://www.onsemi.com/pub/Collateral/NSI45020A-D.PDF
Видео
Размер драйвера как SMD резистор 1206, только толще.
Цена указана за одну штуку.
Отлично подойдут для изготовления светодиодной автомобильной оптики, светильников в салон, подсветки приборных панелей и кнопок.
Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Здравствуйте!
А минимальное падение напряжение, необходимое для корректной работы, какое у него?
А минимальное падение напряжение, необходимое для корректной работы, какое у него?
20 июня 2018 11:08
Здравствуйте. По мануалу 1.8 В для корректной работы. Но я пробовал цеплять на него светодиодов больше, чем полагается по расчету, снизился ток стабилизации, вместо 20 Ма стало 12 Ма и с повышением напряжения, на заведенной машине, ток начинал стремиться к номинальному значению 20 Ма и были видны пульсации светодиодов. Поэтому лучше соблюдать необходимый запас по падению напряжения на драйвер и светодиоды.
20 июня 2018 19:40
Вы вводите людей в заблуждение. Запитать от 220 вольт выпрямленных можно (после моста 314 Вольт), только количество светодиодов в цепочке должно быть таким, чтобы максимальное падение на стабилизаторе было 45 Вольт. В этих пределах он регулирует ток. В даташитах все есть и очень подробно. А стабилизатор и правда хорош.
3 март 2016 05:34
Я думаю, что люди, которые задали вопрос про 220 вольт, сами способны прочитать датащит и увидеть схему подключения. В датащите небыло подобной схемы 3 года назад, когда был задан вопрос, сейчас сам поглядел датащит и увидел что ее добавили. Спасибо за замечание, буду знать теперь
3 март 2016 14:53
Они не подойдут для данного светодиода, его нужно питать специальным импульсным драйвером. Можно конечно и этих маленьких повешать штук 5 параллельно, но светодиод не будет выдавать своей конской мощности, да и драйвера будут сильно греться.
16 июля 2013 11:57
Нету. Можно эти паралелить и получать больший ток. Я когда делал фары для машины, светодиоды были на 70 Ма, на габариты кидал 1 драйвер (20Ма), а на тормоза 3 драйвера параллелил (60Ма).
7 мая 2013 14:04
Два вопроса: 1 Если запитать от выпрямленных 220 вольт 40 шт последовательно включеных 3.5V одноватных светодиодов через 15 запаралеленных драйверов - будет ли это работать?
2 Бывают ли в природе подобные драйвера на бОльшие токи (40ма, 100ма и т. д.)
2 Бывают ли в природе подобные драйвера на бОльшие токи (40ма, 100ма и т. д.)
9 дек 2012 11:50
Доброго времени суток.
1. Эти драйвера не рассчитаны на такое высокое напряжение, можно собрать на них последовательно параллельную цепочку с входным напряжением не более 45В, главное что бы источник питания выдержал суммарный ток всех соединенных светодиодов.
2. Да. Подобные драйвера есть под разные токи, раньше максимальные были под 90ма, сейчас глянул, появились 150 и 350ма, естественно их можно тоже параллелить для увеличения силы тока. Только они тоже рассчитаны на 45-50 вольт рабочего напряжения.
1. Эти драйвера не рассчитаны на такое высокое напряжение, можно собрать на них последовательно параллельную цепочку с входным напряжением не более 45В, главное что бы источник питания выдержал суммарный ток всех соединенных светодиодов.
2. Да. Подобные драйвера есть под разные токи, раньше максимальные были под 90ма, сейчас глянул, появились 150 и 350ма, естественно их можно тоже параллелить для увеличения силы тока. Только они тоже рассчитаны на 45-50 вольт рабочего напряжения.
9 дек 2012 14:56
