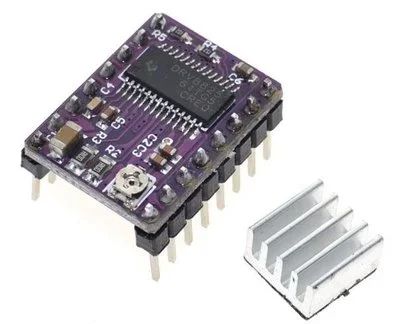

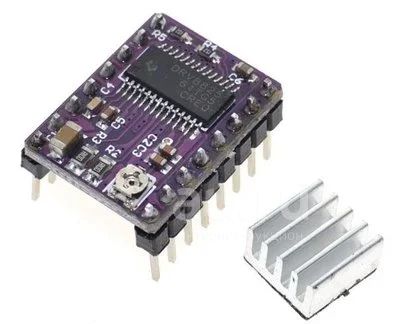

Драйвер шагового двигателя DRV8825

Плата создана на базе микросхемы компании TI (Texas Instruments Inc.) DRV8825 - биполярном шаговом драйвере двигателя. Расположение выводов и интерфейс модуля почти совпадает с драйвером шагового двигателя Pololu на микросхеме A4988, поэтому DRV8825 может стать высокопроизводительной заменой этой платы во многих приложениях. Особенностями DRV8825 являются регулируемый ток, защита от перегрузки и перегрева, драйвер также имеет шесть вариантов микрошага (вплоть до 1/32-шага). Он работает от напряжения 8,2 - 45 В и может обеспечить ток до 1,5 А на фазу без радиатора и дополнительного охлаждения (дополнительное охлаждение необходимо при подаче тока в 2,2 A на каждую обмотку).

особенности драйвера:

Простой интерфейс управления шагом и направлением вращения электродвигателя

Шесть различных дискретных перемещений: полный шаг, пол шага, 1/4-шага, 1/8-шага, 1/16-шага и 1/32-шага

Регулируемый контроль тока с помощью потенциометра, позволит установить максимальный выходной ток. Это даст вам возможность использовать напряжение выше допустимого диапазона для достижения более высокой угловой скорости шага двигателя

Интеллектуальное управление автоматически выбирает режим регулировки затухания тока (медленный и смешанный режимы)

Максимальное напряжение питания 45 В

Встроенный стабилизатор напряжения (не требуется дополнительного питания для внешних логических схем)

Может напрямую взаимодействовать с 3,3 В и 5 В системами

Защитное отключение при перегреве и перегрузке по току, а также блокировка питания при пониженном напряжении

Защита от короткого замыкания на землю, защита от замыкания в нагрузке

Четырехслойная печатная плата с медным слоем толщиной 0,07 мм для лучшего рассеивания тепла

Контакт заземления доступен для пайки в нижней части печатной платы, внизу микросхемы

Размер модуля, расположение выводов и интерфейс во многом соответствуют драйверу шагового двигателя Pololu на A4988
