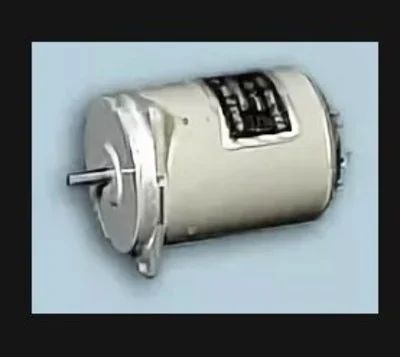

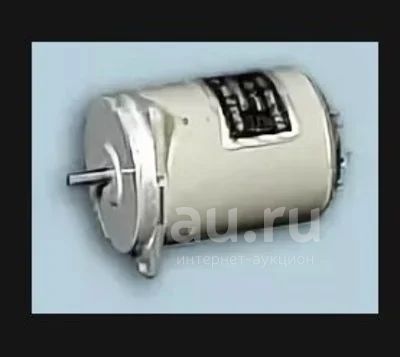

Электродвигатель шаговый ДШ-0.04А (ш9)

Шаговый двигатель ДШ-0.04А применяется в качестве исполнительных элементов в системах с дискретным приводом.

Двигатели ДШ-0.04А четырехфазные с возбуждением от постоянных магнитов на роторе.

Режим работы - продолжительный.

Крепление двигателей - фланцевое.

Технические характеристики двигателя ДШ-0.04А:

• Номинальный вращающий момент, Н*м ...... 0,004

• Потребляемый ток, А ...... 1,9

• Номинальная приемистость, шаг/с ...... 280

• Номинальная приемистость, шаг/с ...... 330

• Максимальный статический синхронизирующий момент, Н*м ...... 0,03

• Габаритные размеры, мм ...... 83х48

• Масса, кг ...... 0,3

Условия эксплуатации двигателя ДШ-0.04А:

• Вибрационные нагрузки:

- диапазон частот, Гц ...... 1-1000

- ускорение, м/с2 ...... 100

• Ударные нагрузки, м/с2 ...... 400

• Температура окружающей среды, °С:

- ДШ и ДШ-А ...... -60 +100

- ДШ-В ...... -60 +70

• Относительная влажность воздуха при температуре 35°С, % ...... 98

• Гарантийная наработка, ч:

- ДШ и ДШ-А ...... 1000

- ДШ-В ...... 5000
