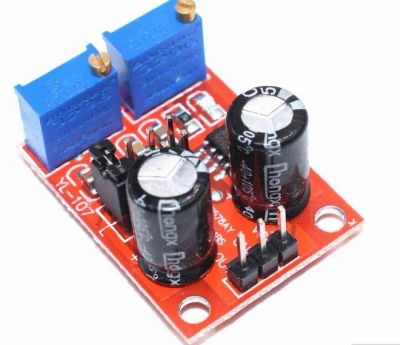

Генератор прямоугольных импульсов на ne555

При помощи перемычки, имеющей четыре положения, можно настраивать частоту выходных импульсов в 4 диапазонах:

• 0.5 – 50 Гц;
• 35 Гц – 3.5 кГц;
• 650 Гц – 65 кГц;
• 50 кГц – 600 кГц.

Данные приведены для питания в 12 В. Когда вы изменяете частоту, всегда выключайте генератор! Питаться генератор может как от внешнего источника, так и от контроллера, которые могут обеспечить от 5 до 15 В постоянного тока. Генератор имеет красный светодиод, который начинает моргать при малой частоте на выходе.

В схеме есть два резистора: R1 и R2. Первый резистор «отвечает» за длительность паузы импульсов, а второй – за скважность.

Если требуется управлять нагрузкой, которая превышает на выходе 35 мА, используйте усилитель тока выходного каскада. Максимальная нагрузка, которую выдерживает генератор, равна 200 мА.
