Осциллограф еще

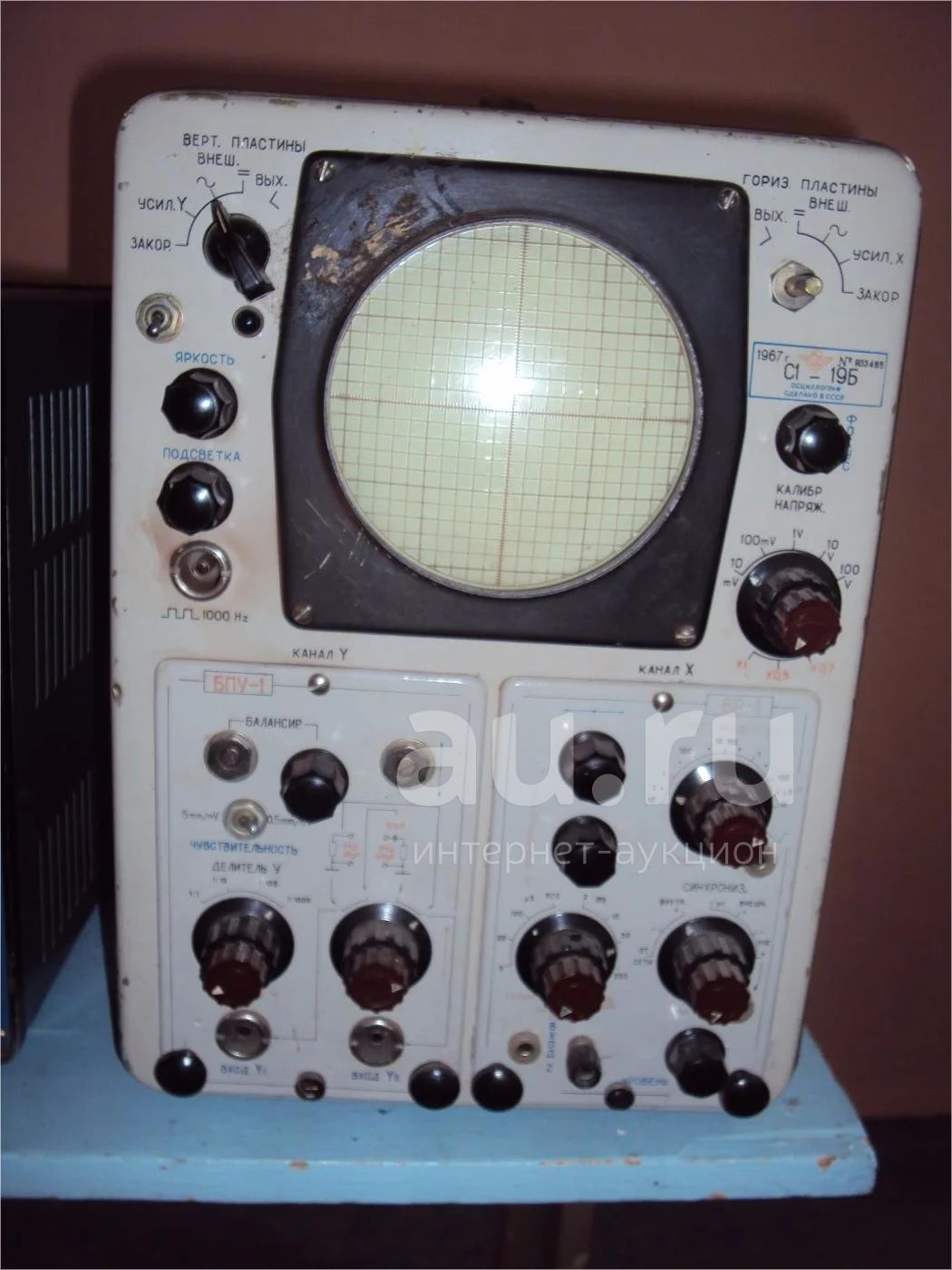

Почти музейный экспонат. Осциллограф С1-19Б 1967 года.
Отдам по последней ставке.
Продается, практически, по цене ручек на "мордочке"

Осциллограф С1-19Б предназначен для визуального наблюдения и исследования электрических напряжений в диапазоне частот до 1 Мгц, а так же для исследования различных форм сигналов, при разработке и ремонте различной радиотелевизионной аппаратуры. Червоноградский завод радиоаппаратуры. Модель 1973 года. С1-19 (С1-19А) и С1-19Б слегка отличаются по климатичеким и механическим требованиям.

Количество лучей ЭЛТ - Однолучевой
Диапазон измеряемых напряжений 35 мВ – 500 В
Диапазон измеряемых интервалов времени 3 мкс – 10 сек
Полоса пропускания 0 – 1 Мгц
Время нарастания ПХ 0.5 мкс
Погрешность измерения амплитуды сигнала Не более 10 %
Погрешность измерения интервалов времени Не более 10 %
Выброс на ПХ Не более 5%
Ширина линии луча 1 мм
Рабочая площадь экрана по горизонтали 80 мм
Рабочая площадь экрана по вертикали 50 мм
Напряжение питающей сети 220 В 50 Гц или 115 В 400 Гц
Потребляемая мощность 250 ВА
Диапазон рабочих температур -10 + 40 град С
Габаритные размеры 275 Х 362 Х 500 мм
Масса 21 кг
ПАРАМЕТРЫ КАНАЛА Y

Чувствительность канала Y 50 –500 мм/В
Входное сопротивление канала 1 Мом
Входная емкость канала 40 пф
ПАРАМЕТРЫ КАНАЛА X

Длительность развертки минимальная 10 мкс
Длительность развертки максимальная 10 сек
Амплитуда сигналов внешней синхронизации 1 – 100 В
Диапазон частот внешней синхронизации 3 гц – 1 Мгц
Входное сопротивление внешней синхронизации 500 Ком
ПАРАМЕТРЫ КАНАЛА Z

Диапазон частот канала 5 гц – 200 кГц
Диапазон входных напряжений 5 В – 30 В
Входное сопротивление канала 1 Мом
ПАРАМЕТРЫ КАНАЛА КАЛИБРОВКИ

Частота сигнала калибровки Меандр 50 Гц
Напряжение сигнала калибровки 10 мВ – 100 В
