Графический LCD дисплей 84x48 - Nokia 5110 (модуль для ардуино, arduino) 010507.
Снят с торгов продавцом.
Причина:
временно не в городе
Графический LCD дисплей 84x48 - Nokia 5110 (модуль для ардуино, ardui...
Описание
Состояние | Новое |

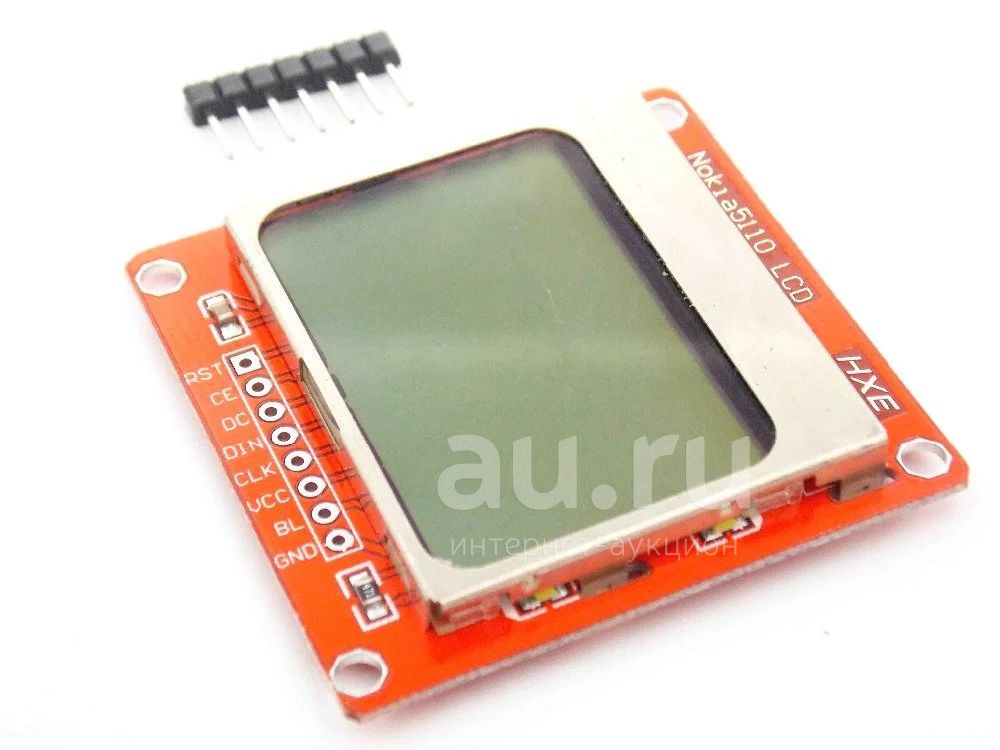

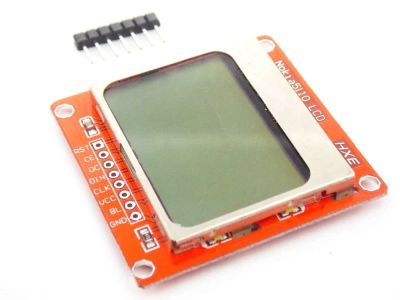

LCD Nokia 5110 представляет собой монохромный графический дисплей с
разрешением 48×84 пикселей, который можно использовать для отображения
различной информации в устройствах на микроконтроллерах. В прошлом,
радиолюбители для своих поделок доставали подобные дисплеи из телефонов
Nokia 3310, в настоящее время можно приобрести готовый модуль под Arduino,
где дисплей смонтирован на печатной плате. Дополнительно на плате
установлены светодиоды подсветки, синего цвета свечения.
Назначение выводов:
RST - Вывод для перезагрузки контроллера дисплея.
CE - Состояние данного вывода разрешает или запрещает ввод данных в контроллер дисплея
DC - Вывод выбора режима ввода данных - Данные/Команды
DIN - Вход данных последовательного интерфейса SPI
CLK - Тактирующий вывод для последовательного интерфейса SPI
VCC - Питание контроллера дисплея 2.7 - 3.3Вольт
BL (LIGHT) - Подсветка
GND - GND
Внутри дисплея находится контроллер PCD8544. Его питание должно лежать в пределах 2.7- 3.3В (максимум 3.3В, при подаче 5Вольт на вывод VCC дисплей может выйти из строя).
Сигнальные же выводы толерантны к 5В и подключаются к любым цифровым выводам Arduino.
Библиотека необходимая для работы с модулем Adafruit_GFX_Library
