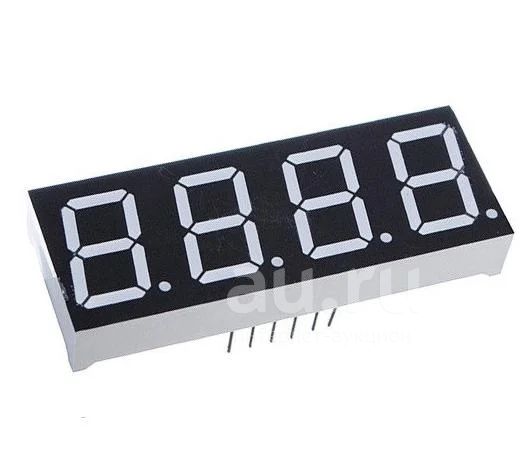

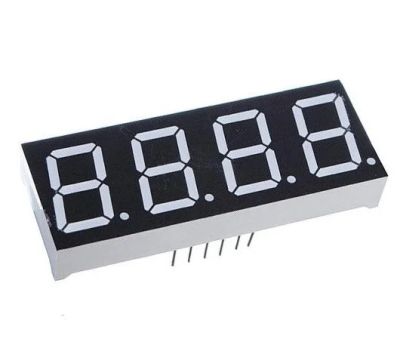

Четырёхразрядный семисегментный индикатор 5461AS общий катод 010402.

Цифровой индикатор 5461AS, 7 сегментов, 4 разряда, дисплей символьный 0.56", красный, LED

Индикатор с общим катодом (в маркировке буква А — 5461AS).

Цвет свечения - красный

Размер дисплея - 51х20х7.8 мм

Высота символа - 14 мм.

Характеристики:

* Код: 5461AS

* Тип: LED

* Цвет светодиодов: красный

* Количество сегментов: 7

* Количество разрядов: 4 (символа)

* Дополнительно: 4 точки (точка после каждого символа, см. картинку)

* Особенность: общий катод

* Напряжение на каждый сегмент: мин 1.6 В, Типичные 1.9, Макс 2.4 В

Подключение к Arduino:

5461AS Description Arduino

1 Segment E 7

2 Segment D 8

3 Decimal point 9

4 Segment C 10

5 Segment G 11

6 Digit 4 12

7 Segment B 13

8 Digit 3 2

9 Digit 2 3

10 Segment F 4

11 Segment A 5

12 Digit 1 6
