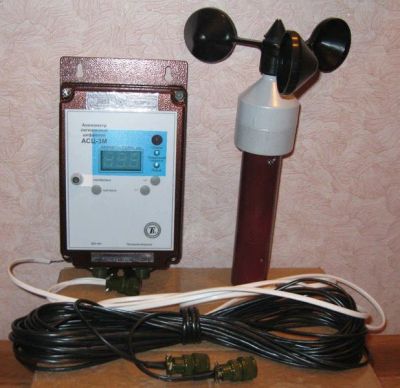

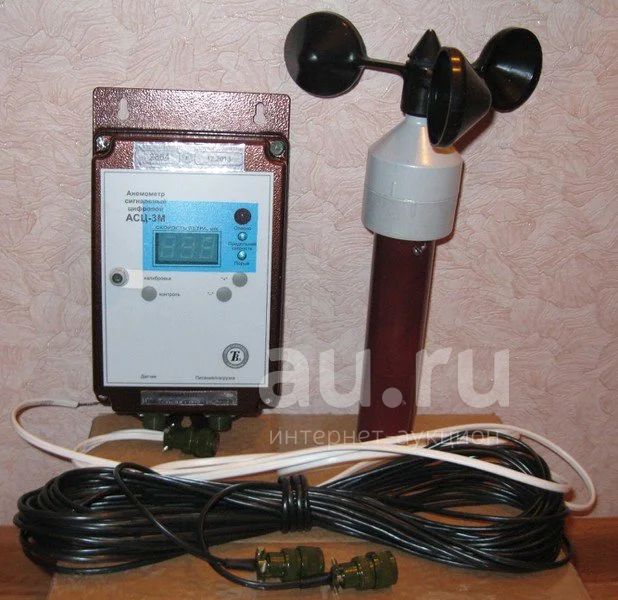

Анемометр АСЦ-3М

Сигнальный цифровой анемометр «АСЦ 3» предназначается для определения скорости ветра в промышленных условиях, а также для определения опасных ветровых порывов с целью включения сигнальных устройств. АСЦ-3 оборудован встроенным регистратором параметров.



Области применения:

- аэродромы;

- башенные, козловые, портальные и другие краны;

- гидрометеоцентры;

- нефтяные и газовые вышки;

- радио и телевышки;

- морские суда, порты;

- электрические сети;

- учебное пособие.



Применение анемометра АСЦ-3 регламентируется «Правилами устройства и безопасной эксплуатации грузоподъемных кранов (машин) ПБ 10-14-92» и ГОСТом 1451- 77 «Краны грузоподъемные. Нагрузка ветровая. Нормы и методы определения».

Датчик ветра рассчитан на установку на открытом месте грузо­подъемного крана таким образом, чтобы обслуживаемый объект не создавал для датчика ветровой «тени». Блок контроля устанавливается в кабине грузоподъемного механизма.

Технические характеристики АСЦ-3
Характеристики Значения
Диапазон измерения скорости ветра от 1,8 до 32 м/с
Диапазон установки порогов срабатывания в виде задания уставки предельной скорости ветра Vпр от 10 до 32 м/с с шагом 0,1 м/с
Предел допускаемой основной погрешности индикации и порога срабатывания по предельной скорости ветра Vпр, не более ± (0,5 + 0,05V) м/c , где V- измеренная скорость
Блок контроля обеспечивает цифровую индикацию скорости ветра с дискретностью отсчета 0,1 м/с
Количество знаков отсчета 3
Время задержки сигнала на срабатывание от 0 до 10 секунд
Допустимый ток во внешней нагрузке не должен превышать при питании:
- от сети переменного тока напряжением до 380 В 3 А
- от сети постоянного тока напряжением до 30 В 5 А
Потребляемая мощность не более 3 В·А
Габаритные размеры, мм:
- датчик скорости ветра Ø94×288
- блок контроля 240×144×55
Масса, кг:
- датчик скорости ветра 0,4
- блок контроля 0,7
Климатическое исполнение:
- для датчика У1 ГОСТ 15150-69
- для блока контроля У2 ГОСТ 15150-69
Степень защиты по ГОСТ 14255-69:
- для датчика IP 54
- для блока контроля IP 50
Условия эксплуатации анемометра:
- датчик скорости ветра от -50 °С до 65 °С
относительная влажность до 95 % при температуре воздуха 30 °С
- блок контроля от -40 °С до 55 °С
относительная влажность до 90 % при температуре воздуха 30 °С
Срок службы анемометра не менее 10 лет
Предусмотрена встроенная световая и звуковая сигнализация порогов «ВНИМАНИЕ» и «ПРЕДЕЛЬНАЯ СКОРОСТЬ».

В анемометре предусмотрены встроенный контроль значения уставки порога и срабатывания сигнализации.

При превышении скоростью ветра предельного значения, по истечении времени задержки, необходимой для отсечки кратковременных порывов, формируется сигнал «ОПАСНО» и включается внешнее сигнальное устройство.



В анемометре предусмотрен встроенный регистратор параметров с энергонезависимой памятью для регистрации:

- момента времени выставления сигнала «Опасно»;

- момента времени снятия сигнала «Опасно»;

- максимальных значений скорости и порыва ветра за данный отрезок времени.

- регистрации количества фактов срабатывания сигнализации по превышению скорости ветра.
