Мотор-тестер MT DiSco 4 Pro- зажигание 6+ГРМ

Данный комплект оборудования позволяет производить специальную осциллографическую диагностику посредством:

- режима четырехканальный осциллограф

- режима четырехканальный самописец

- режима Мотор-тестер с использованием емкостных датчиков из набора DIS-6 и индуктивных датчиков из набора Lx6

- специальная диагностика посредством датчика разрежения с использованием специального ПО "Рамка ДР"

- специальная диагностика посредством датчика давления 16 бар с использованием специального ПО "Рамка ДД"

ПО поставляется в составе общего инсталлятора Мотор-Мастер актуальная версия которого всегда может быть скачена с сайта в разделе Загрузка.

Минимальные системные требования:

Место на жестком диске 500MB.

Windows Vista/7/8/10: процессор не ниже 2,5GHz или многоядерный процессор 2GHz, оперативная память 4MB.

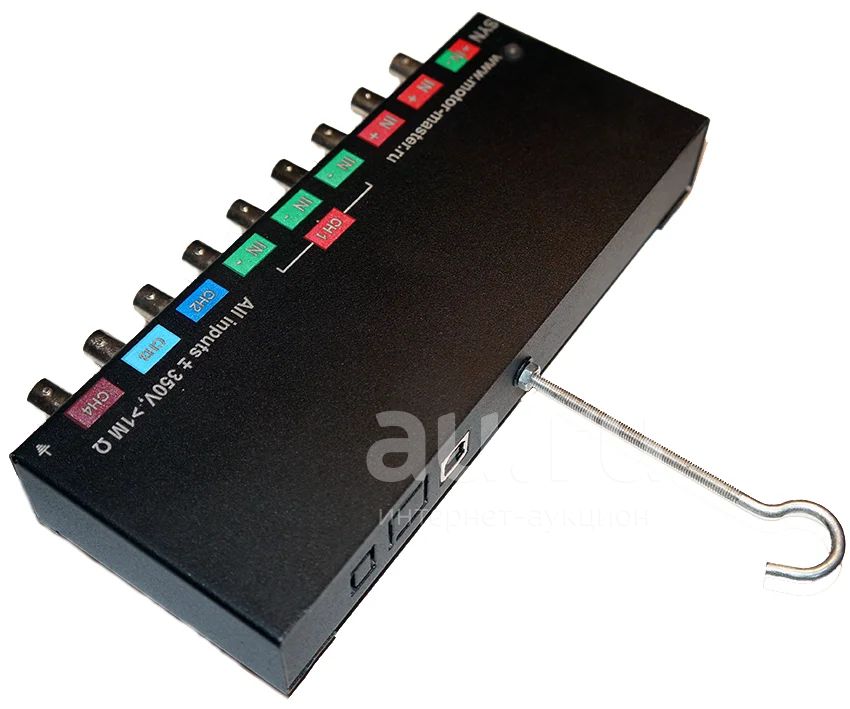

Мотор-тестер MT DiSco 4 Pro

4-х канальный мотор-тестер со встроенным адаптером зажигания, индикатором полярности искры и смесителями

Технические характеристики

Аналоговые каналы

- Количество универсальных аналоговых каналов: 4

- Количество одновременно включенных каналов: 1, 2, 3, 4

- Количество аппаратных поддиапазонов канала: 40

- Аппаратные поддиапазоны канала: от ±0.05 до ±350 В

- Входное активное сопротивление канала: не менее 1 МОм

- Канал синхронизации

- Количество универсальных каналов синхронизации: 1

- Количество аппаратных поддиапазонов канала: 40

- Аппаратные поддиапазоны канала: от ±0.05 до ±350 В

- Дополнительный усилитель/аттенюатор канала синхронизации с 16 поддиапазонами

- Входное активное сопротивление канала: не менее 1 МОм

[B]Режимы работы[/B]:

- аналоговый канал

- детектор отрицательных и положительных импульсов с визуальной индикацией

- аппаратное подавление холостой искры в режиме мотор-тестера

Комплект датчиков Lx6 для MT DiSco 4 Pro

В режиме осциллографа и самописца:

- 500 кГ в 1-но канальном режиме

- 250 кГц в 2-х канальном режиме

- 166 кГц в 3-х канальном режиме

- 125 кГц в 4-х канальном режиме

Разрядность АЦП

В режиме осциллографа и самописца: 10 бит

Режимы работы

Осциллограф (функционально подобен обычному аналоговому осциллографу)

Покадровый мотор-тестер (данные каждого измерения (кадра) в реальном режиме времени отображаются на экране ПК и автоматически записываются на винчестер для дальнейшего просмотра / анализа)

Самописец (данные измерения в реальном режиме времени отображаются на экране ПК и непрерывным потоком записываются на винчестер для дальнейшего просмотра / анализа)

Встроенный адаптер зажигания

- Универсальный смеситель для работы со всеми системами зажигания с управляемой программной инверсией для подключения 6 емкостных или 6 индуктивных датчиков.

Встроенный индикатор полярности искры, автоматическая инверсия канала синхронизации, отдельный датчик синхронизации не требуется.

Программное управление согласованием подключаемых датчиков со входами смесителя.

Прочие технические характеристики

- Напряжение питания: от USB

- Потребляемый ток: не более 200 мА

- Развязка питания: нет

- Габаритные размеры измерительного блока: 206 x 84 x 38 мм

- Измерительного блока: не более 0.6 кг

Комплектация:

- MT DiSco 4 Pro

- крючок для подвеса прибора под капотом

- качественный USB кабель с ферритовыми фильтрами

- щупы.

ПРЕДУПРЕЖДЕНИЯ!

- Прибор не имеет гальванической развязки. Корпус прибора, экраны всех разъемов, крючок (только для DiSco 2 Pro, DiSco 2.5 Pro, MT DiSco 4 Pro) соединены в общую электрическую цепь. Не допускайте появления разности потенциалов между любыми из ниже перечисленных элементов:

- корпус осциллографа;

- крючок подвеса;

- отрицательный контакт щупов используемых каналов

- экран разъемов BNC;

- экран разъема USB.

Комплект датчиков DIS-6 для MT DiSco 4 Pro

Цветовая маркировка и отдельный датчик синхронизации не требуется

В комплект входит:

- Датчик емкостный, длина кабеля 0.75 м - 6 шт

Комплект универсальных щупов

Комплект сменных щупов для мотор-тестера MT DiSco 4 Pro

- Экранированный кабель для щупа (BNC разъем-коннектор щупа) 1.0 м - 2 шт

- Щуп для захвата провода - 2 шт

- Щуп-игла - 2 шт

- Щуп-крокодил - 2 шт

Примечание.

Внимание! Толщина защитной пластиковой оболочки BNC разъемов кабеля щупов не позволяет одновременно подключить 2 щупа к разъемам приборов DiSco, DiSco 2, DiSco 2 Pro, DiSco 2.5 Pro.

Датчик вибрации

- Прибор для оценки характера изменения давления в трубопроводах системы питания дизельных и бензиновых двигателей.Датчик устанавливается на топливопровод без непосредственного контакта со средой измерения, регистрирует незначительные деформации трубопровода (пропорциональные изменению давления), преобразуя их в соответствующее напряжение на выходе. Устройство позволяет оценить состояние форсунок в бензиновых и дизельных двигателях, топливной аппаратуры высокого давления, определить момент и длительность впрыска.

Датчик разрежения

-В сотрудничестве с нашими консультантами переработан, улучшен и предлагается в продаже новый датчик разрежения, значительно улучшенный по конструкции и характеристикам. Датчик теперь имеет новый корпус с пьезопластиной отобранной из множества, сегодня, выпускаемых разными производителями.

Датчик разрежения такой конструкции, с применением пьезоэлемента и сопутствующий к нему софт (описание ПО для ДР есть во встроенной справке комплекса Мотор-Мастер), разработанные компанией Мотор-Мастер, сегодня не имеет аналогов на российском рынке и что-либо подобное, другими производителями диагностического оборудования не производится серийным способом.

Комплект Датчик давления 16 бар

Датчик применяется в бензиновых двигателях для:

- Измерения давления в цилиндре в процессе работы двигателя (без воспламенения в данном цилиндре) как на холостом ходу, так и под нагрузкой.

- Измерения компрессии.

- Измерения давления топлива.

- Измерения давления масла.

Комплект датчиков-линеек

Применяется для проведения экспресс-диагностики систем зажигания, впрыска, бортового питания и других.

Очень хорошее, настоящее фабричное качество!
