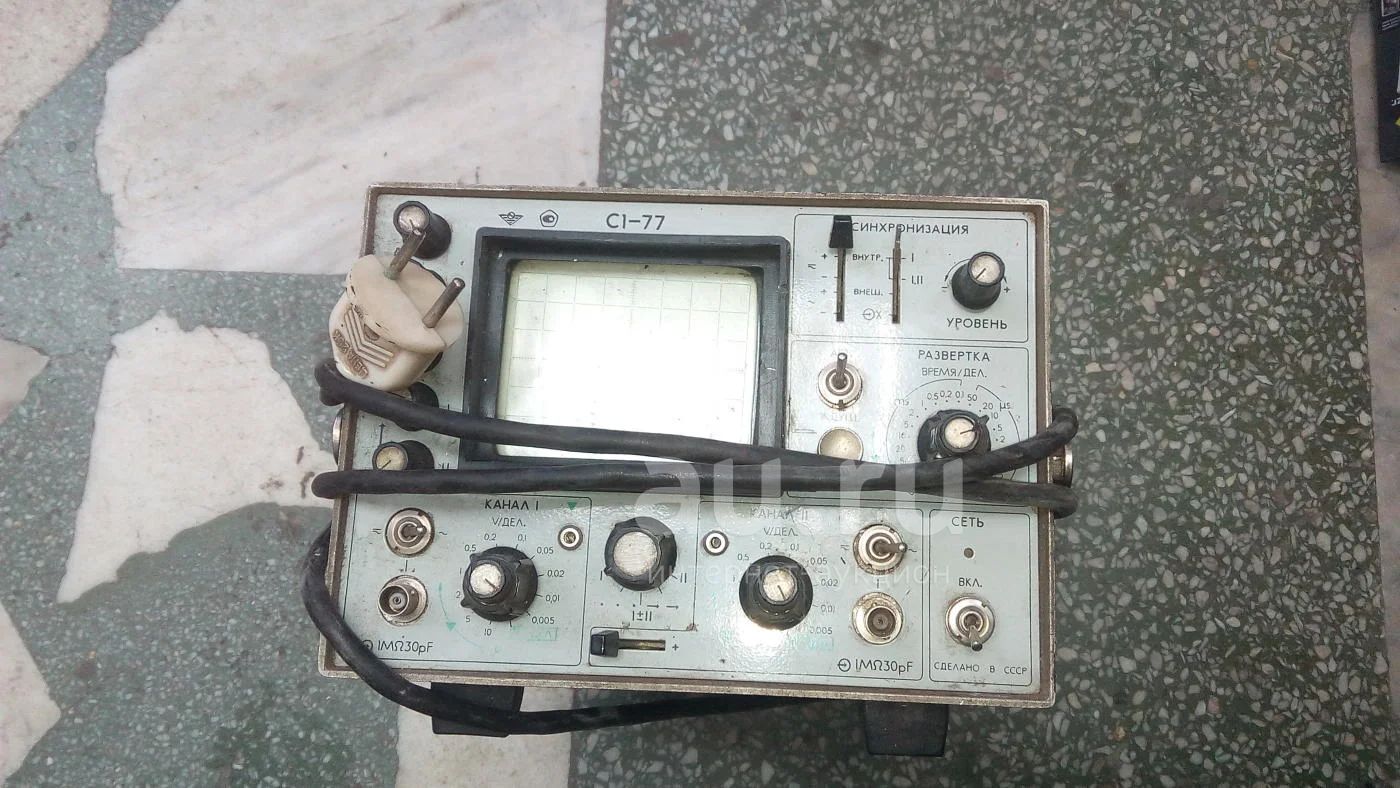

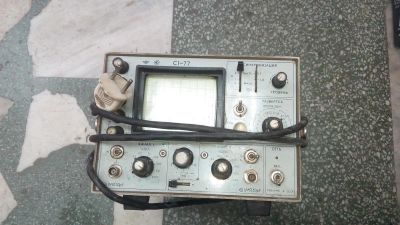

Неисправный Осцилограф С1-77, Периодически сужается развертка по вертикали (ось Y). Без щупов. продажа как есть. с рубля.

Неисправный Осцилограф С1-77, Периодически сужается развертка по вертикали (ось Y). Без щупов. продажа как есть. с рубля.

Описание

Осциллограф сегодня является одним из важнейших приборов в радиоэлектронике. Он позволяет исследовать основные параметры (амплитудные и временные) электрических сигналов, находить искажения импульса и помехи в разных узлах схемы.

Осциллограф С1-77 – высокоточная модель с широкой сферой использования (от ремонтных мастерских и учебных заведений до научно-исследовательских лабораторий высокого класса, плюс купить прибор может и обычный радиолюбитель, увлеченный изучением колебательных процессов). Осциллограф С1-77 обладает безупречными техническими характеристиками, которые полностью оправдывают его цену, и отличается удобством эксплуатации, что обусловлено небольшими габаритами и массой. Корпус устойчив к механическим нагрузкам и легко переносит интенсивную эксплуатацию. Прибор измеряет заданные параметры в реальном времени и выводит информацию на специальный экран. Это эталонная техника, соответствующая самым строгим стандартам.

Характеристики

Универсальный осциллограф модели С1-77 подходит для изучения форм электросигналов с частотами от 0 до 10 МГц, определения временных интервалов от 1 * 10-7 до 0,4 с и размахов от 0,01 до 200 В. Прибор имеет 2 канала вертикального отклонения, что позволяет на одной развертке исследовать одновременно два сигнала.

Прекрасные технические характеристики позволяют использовать осциллограф модели С1-77 для разработки, настройки и регулировки различной радиоэлектронной аппаратуры в полевых, производственных и лабораторных условиях.

К основным характеристикам модели С1-77 с вертикальным отклонением относятся:

2 канала;
широкая полоса пропускания (от 0 до 10 000 кГц);
длительность возрастания переходной характеристики — 35 нс (с выносным делителем — 40 нс);
коэффициент отклонения — от 0,005 до 10 В/дел (ступенчато, в соответствии с рядом чисел 1, 2, 5);
возможность плавной регулировки коэффициента отклонения (в два с половиной раза);
основная погрешность — ± 4%;
допустимое суммарное значение переменного и постоянного напряжения при закрытом входе — 300 В (с выносным делителем — 200 В);
импеданс на входе:
- 1 000 кОм / 30 пФ;
- с делителем 1:10 — 1 000 кОм / 12 пФ.
Основные характеристики модели с горизонтальным отклонением:

плавная настройка коэффициента развертки с перекрытием в 2,5 раза;
коэффициент развертки — от 0,1 * 10-6 до 0,05 с/дел (ступенчато, в соответствии с рядом чисел 1, 2, 5);
основная погрешность — ± 4 %;
размер электронно-лучевой трубки — 60 * 80 мм;
линия луча шириной 0,7 мм;
потребляемая мощность — 50 В * А;
развертка в нескольких режимах (ждущий, автоколебательный и внешний сигнал);
размеры — 275 * 182 * 440 мм;
питание от сети 220 или 115 В и 400 Гц, а также 220 В и 50 Гц;
вес — 10 кг.
