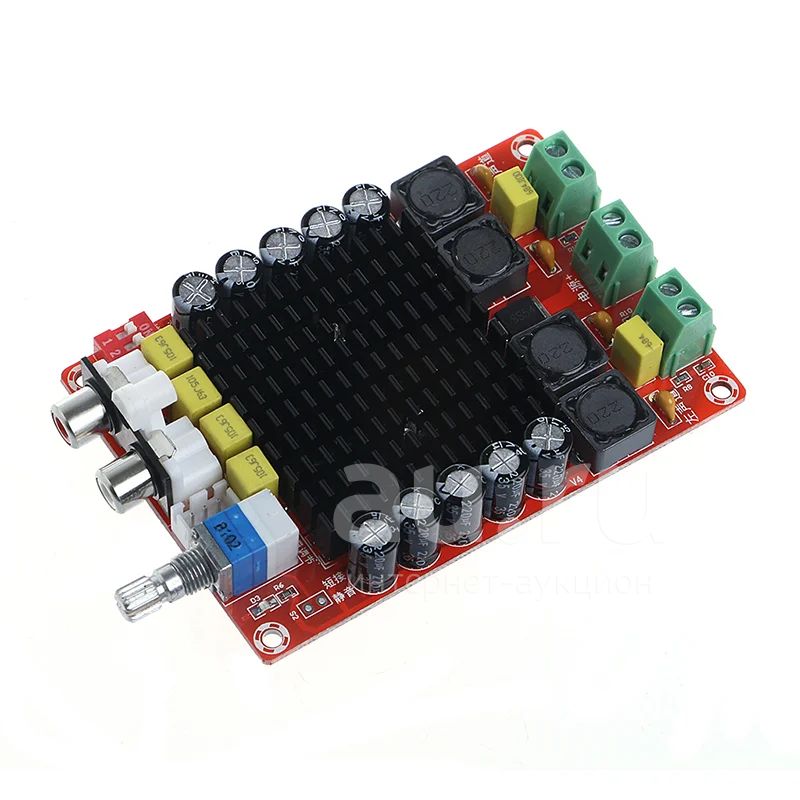

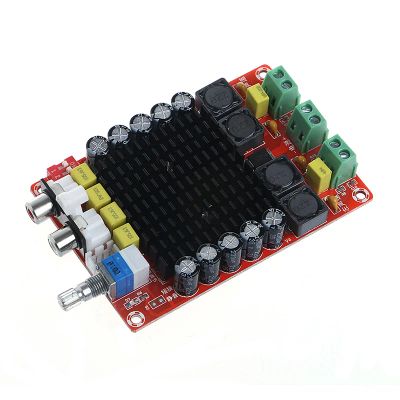

XH-M510 (стерео усилитель класса D с пиковой мощностью 2х100 Вт) TDA7498

XH-M510 — это мостовой стерео усилитель класса D, реализованный на микросхеме TDA7498, способный выдать 2х100 Вт при 10% искажений на 6 Ом при питании 36 В.

Характеристики:

— Входное напряжение: DC 14-36 В (ВНИМАНИЕ: ПРИ ПОДАЧЕ НАПРЯЖЕНИЯ ПИТАНИЯ ВЫШЕ 30 В НЕОБХОДИМО НА ПЛАТЕ ЗАМЕНИТЬ ВСЕ ЭЛЕКТРОЛИТИЧЕСКИЕ КОНДЕНСАТОРЫ НА ТАКИЕ ЖЕ НОМИНАЛЫ ЕМКОСТИ, НО С БОЛЬШИМ НОМИНАЛОМ ПО НАПРЯЖЕНИЮ!!!)

— Максимальный ток потребления: до 7 А;

— Максимальная выходная мощность: 2 х 100 Вт;

— Сопротивление нагрузки на выход: 4-8 Ом;

— Ток покоя: 50 мA;

— Частотный диапазон: 18 Гц до 100 кГц

— Отношение сигнал/шум: 110db;

— Размеры платы: 9.4*6.2 см;

График зависимости мощности от напряжения:

График зависимости искажений от мощности:

График зависимости искажений от частоты:

АЧХ:
