Микросхема ЭКР1008ВЖ18 IL9270N...Приемник-декодер двухтонального (DTMF) сигнала (код 2 из 8) c полосовыми фильтрами на переключаемых конденсаторах..

Приемник-декодер двухтонального (DTMF) сигнала (код 2 из 8) c полосовыми фильтрами на переключаемых конденсаторах

Описание ЭКР 1008 ВЖ18

Приемник-декодер двухтонального (DTMF) сигнала (код 2 из 8). Содержит полосовые фильтры на переключаемых конденсаторах. Контролирует длительности двухтональных посылок и пауз между ними. Выходная информация выводится в виде 4-разрядного двоичного кода. Тактирование микросхемы осуществляется от кварцевого резонатора fC=3,579545 МГц. Корпус типа 2104.18-A (DIP-18). .

Аналоги фирмы SAMSUNG - КТ3170, MITEL - МТ8870, HUALON - НМ9270

Основные характеристики ИС КР1008ВЖ18

• Детектирование всех 16 стандартных DTMF сигналов.

• Низкая потребляемая мощность: 15 мВт.

• Один источник питания: 5 В±5%.

• Используется стандартный телевизионный кварцевый резонатор с частотой 3,579545 МГц.

• Выходы с тремя состояниями.

• Режим понижения потребляемой мощности в неактивном состоянии.

• Низкая вероятность ошибки декодирования:

1/10000.

Основные области применения ИС КР1008ВЖ18

° Приёмные устройства АТС.

° Системы передачи сигнала поискового вызова.

° Дистанционные системы управления.

° Системы кредитных карт.

° Пейджеры.

° Автоответчики.

° Бытовые автоматические системы.

° Мобильные радиосистемы.

Предельно допустимые характеристики. ИС КР1008ВЖ18:

Максимальное напряжение питания (UDD) ................... 6 В.

Входное напряжение аналогового сигнала (UINA) ....... от -0,3 В до (UDD + 0,3) В.

Входное напряжение цифрового сигнала (UIND) ......... от -0,3 В до (UDD + 0,3) В.

Максимальный постоянный входной ток для любого вывода (1м) .......... 10 мА.

Рабочая температура (ТOPR) ............................................... от -40 С до +85 С.

Температура хранения (ТSTG) ........................................... от -60 С до +15 С.

Электрические параметры

1 Напряжение питания VSS от 4,75 до 5,25 В

2 Ток потребления ICC не более 9 мА

3 Входное напряжение низкого уровня VIL не более 1,5 В

4 Входное напряжение высокого уровня VIH не менее 3,5 В

5 Ток утечки по входу IN не более 0,1 мкА

6 Входной ток вывода TOE II (VTOE=VGND) не более 20 мкА

7 Пороговое напряжение входа управления VTS от 2,2 до 2,5 В

8 Входной ток низкого уровня IIL при VOL=0,4 В не менее 1 мА

9 Входной ток высокого уровня IIH при VOH=4,6 В не менее 0,4 мА

10 Входное опорное напряжение VREF от 2,4 до 2,8 В

11 Диапазон входного сигнала VIN от -29 до +1 дБ

12 Длительность тона tUF не более 40 мс

13 Межцифровая пауза tID не более 40 мс

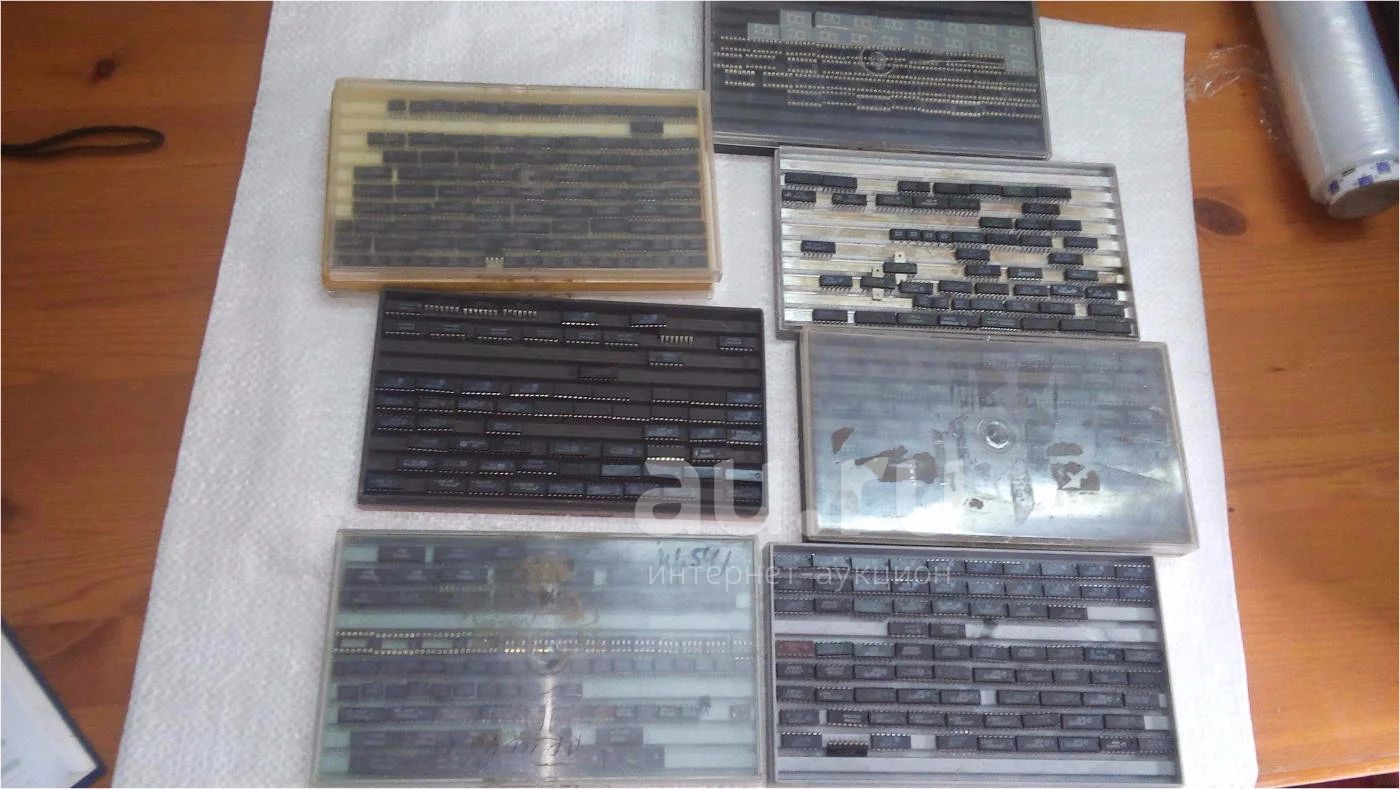

цена за одну, есть 10 шт
