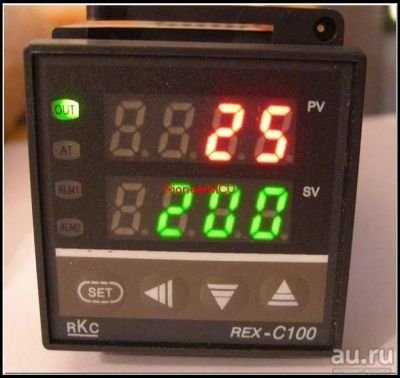

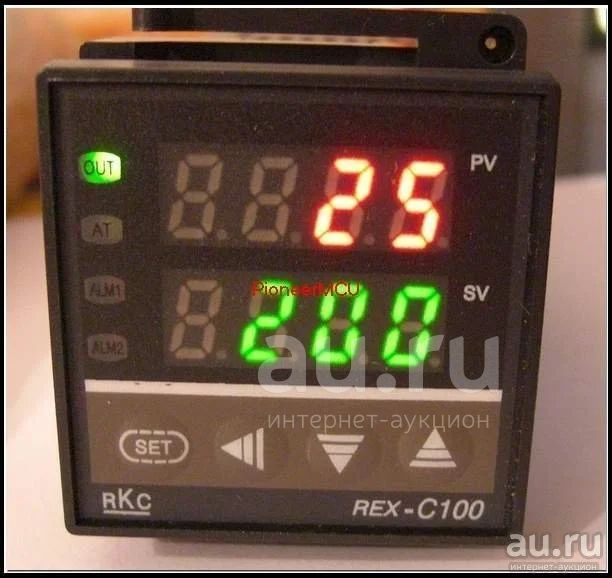

Программируемый ПИД контроллер (ПИД регулятор) температуры REX-C100 ssr (FK02-V*AN DN) выход SSR pid

ПИД контроллер это контроллер с обратной связью, способный с высокой точностью поддерживать заданную температуру.

Диапазон до 400С

Тип выхода - 12в под SSR , можно подключать SSR DA

Тип входа - только термопара тип - К (Два контакта)

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ:

Точность измерений: ± 0.5% от полной шкалы ±1 знак

Разрешение: 14 бит

Режим регулирования: дискретный пропорциональный интегрально-дифференциальный (ПИД)

Период опроса: 0.5 с

Размеры: 48 х 48 х 110 (мм) ± 0.2 мм

Тип индикатора: LED

Время интегрирования (I): 0 ~ 3600 сек

Время дифференцирования (D): 0 ~ 3600 сек

Напряжение питания: 85-264 В

Потребляемая мощность: менее 10 Вт

Выход ПИД: слаботочный 12 В 20 мА (нагрузка более 600 Ом - управление твердотельным реле)

Выход ALARM 1: релейный 3 А 250 В

Температура окружающей среды: 0 ~ 50 °C, влажность 30 ~ 85%, отсутствие агрессивных газов

Заводские установки: термопара тип К; область температур 0 - + 400 °C (термопара в комплект не входит)

(возможно оказание услуг по изменению заводских установок по требованию заказчика)

Циклов перепрограммирования: 100000

Сохранение установок после отключения питания: 10 лет

Вес: 170 г

REX C100 SSR

Установка температуры: Нажать на кнопку SET, кнопками ВВЕРХ или ВНИЗ установить температуру срабатывания основного реле. Снова нажать на кнопку SET для окончания настройки.

Включение аларма: Нажать на кнопку SET продолжительно (5 секунд), попадёшь во второе меню. Сразу видим Al1. Кнопкой СВв или СВн устанавливаем Температуру срабатывания реле аларма. Продолжительно нажимаем на кнопку SET для выхода из меню. Загорается светодиод Alm1.

Отключение авторегулирования: Нажать на кнопку SET продолжительно (5 секунд), попадёшь во второе меню. Коротко нажимая на кнопку SET продвигаемся до установки Aru. По умолчанию она 0000, то есть PID-регулирование включено. Кнопкой СВв (Стрелка вверх) устанавливаем 0001, это значит PID-регулирование отключено. Продолжительно нажимаем на кнопку SET для выхода из меню. Загорается светодиод AT.

Настройки аларма: Одновременно и продолжительно нажать кнопки SET и СВл (стрелка влево). Попадаешь в третье меню. При настройке SL4=11, а SL7=00 реле замыкается при достижении установленной температуры. Повторно нажать кнопки SET и СВл для выхода из меню.
