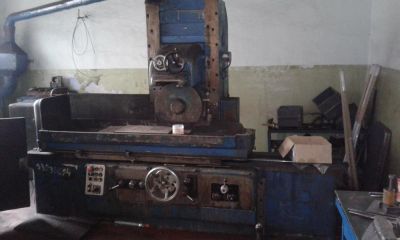

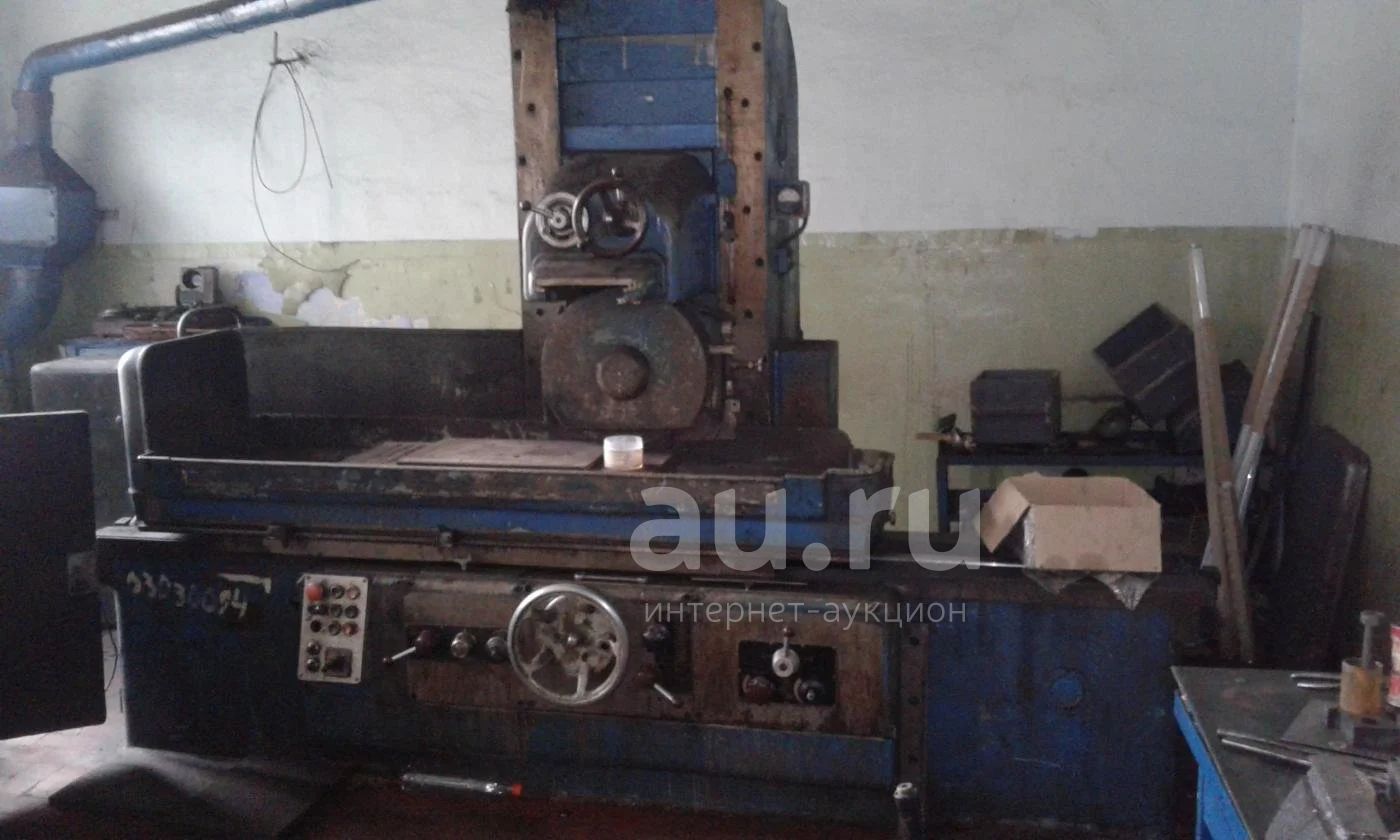

Станок плоскошлифовальный 3Б722

Плоскошлифовальный станок серии 3Б722 выпускался Липецким станкостроительным заводом. Это оборудование предназначено для шлифования различных материалов торцевой поверхностью круга. Благодаря своим уникальным эксплуатационным свойствам модель применяется до сих пор.
Согласно принятой классификации станок 3Б722 имеет класс точности «П». Благодаря универсальности своей конструкции он может обрабатывать детали, габариты которых не превышают 100*36*40 см. При этом расстояние от шпинделя до поверхности стола может составлять от 19 до 63 см.
Определяющим качеством станка являются параметры шпиндельной бабки. От ее характеристик зависит максимальная и минимальная глубина шлифования, а также скорость выполнения этого процесса. Допустимые размеры шлифовального круга составляют от 32,5 до 45 см. При этом посадочный диаметр равен 20,3 см. На шпиндель поступает максимальный крутящий момент 6,7 кгс*м.
Кроме этого, следует учитывать такие технические параметры, которыми обладает шпиндельная бабка станка 3Б722:
• величина поперечного смещения – 40 см;
• количество автоматических подач на один ход рабочего стола – от 1 до 30;
• максимальное вертикальное смещение – 44см;
• характеристики автоматических вертикальных подач – от 0,005 до 0,1 мм;
• скорость вертикального ускоренного смещения – 0,45 м/мин.
Станок может работать в режиме автоматической или ручной подачи. В первом случае необходимо задействовать систему автоматики.
Технические параметры рабочего стола:
• габариты поверхности — 100*32 см;
• размеры фиксируемой электромагнитной плиты – 90*32 см;
• величина продольного смещения – от 30 до 105 см;
• возможность регулировки скорости смещения рабочего стола – от 2 до 40 м/мин.
Помимо этих характеристик, стоит отметить автоматический реверс ступора. Эта функция позволяет оперативно реагировать на изменение конфигурации обрабатываемой детали.
