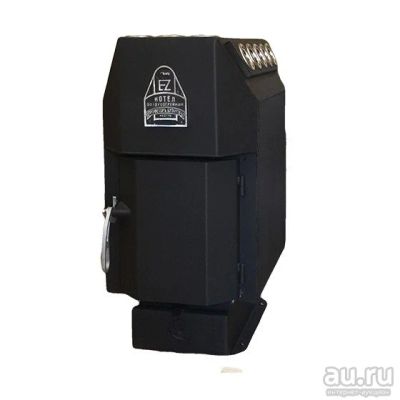

Отопительная печь "Профессор Бутаковъ Квадро" "Инженер Квадро Уголь 300 МД

____________________________________________________________

АКЦИЯ

Скидка на дымоход до 7% при полной комплектации (Печь + Дымоход)

Подробности уточняйте.

____________________________________________________________

Технические характеристики:

Объем отапливаемого помещения (max) 250 куб. м

Вид топлива Уголь

Срок гарантии 1 год

Объем топки 120 л

Мощность 15 кВт

Масса 113 кг

Наличие средств дополнительного нагрева помещения Конвективные трубы

Возможность подключения воздуховодов для отвода тепла в смежные помещения Да

Функция длительного горения Да

Габариты (ДхШхВ) 765х440х895 мм

Диаметр дымохода 115 мм

Мин. высота дымохода 5 м

Котлы воздухогрйные «ПРОФЕСОРЪ БУТАКОВЪ» предназначены для экономичного воздушного отопления жилых и производственных помещений, гаражей, подвалов, теплиц и т. д., а также для разогрева пищи. Работа котлов допускается в диапазоне изменения температуры окружающей среды от +40 °С до -60 °С, значение климатических факторов соответствует исполнению УХЛ категории размещения 3 по ГОСТ 15150-69.

Серийно выпускается три моделей котлов («СТУДЕНТ», «ИНЖЕНЕР» и «ДОЦЕНТ» для отопления помещений с максимальным объемом от 150 до 500 кубических метров и номинальной мощностью от 9 до 25 кВт соответственно. Все выпускаемые модели объединены общим назначением, принципом действия, компоновкой и применяемым топливом.

Конструкционные особенности котлов

Корпус котла представляет собой цельносварную конструкцию оригинального типа, изготовленную из стали. Между верхней крышкой и днищем корпуса герметично закреплены перекрещивающиеся вверху конвективные трубы, в задней и передней крышках аналогично установлены прямые конвективные трубы с открытыми торцами. Трубная система вместе с корпусом образует топочную камеру. На перекрещивающихся вверху конвективных трубах установлены газонаправляющие щитки, предназначенные для равномерного распределения газовых потоков.

Дверь топочной камеры, вращающаяся на шарнирах, открывается на 120° и имеет полость с установленным в ней уплотнителем. Механизм запирания надежно фиксирует дверцу в закрытом положении поворотом ручки.

Колосниковая решетка имеет вид желоба, скапливающаяся зола в которых предохраняет колосники от перегрева. Данная конструкция печи имеет повышенный КПД за счет увеличения теплообмена в топочной камере.

Конвективные трубы позволяют быстро распределить нагретый воздух по всему помещению. Верхняя поверхность корпуса печи может быт использована для приготовления пищи. (1,5 литра воды закипит примерно за 20 минут).

Котёл приспособлен только для режима тления. Не допускается нагрев теплоотдающих поверхностей - корпуса и конвективных труб - свыше 350 градусов Цельсия! Используемое топливо в моделях с металлической дверцей и защитными экранами – дрова, уголь, в моделях с чугунной дверцей с жаропрочным стеклом – дрова.

Отличительные черты наших котлов

Вот критерии, которым старался следовать автор создания котла воздухогрейного «Професоръ Бутаковъ»:

- Функциональность

- КПД

- Экологичность

- Пожарная безопасность

- Надежность

- Доступность

- Долговечность

И, безусловно – ДИЗАЙН!

Печь Инженер

Пояснения к выбранным критериям. Некоторые из них можно объединить, например, первые три об одном и том же: функциональность обозначает практическую полезность и удобство, КПД определяет практическую полезность количественно и, если все, что должно сгореть - сгорает, то и экология будет благоприятной.

Пожарная безопасность и надежность - критерии безусловные. К безусловным критериям также относится и отдельно выделенный дизайн.

Несколько конфликтующие доступность (цена) и долговечность приводят к неизбежным, но экономическицелесообразным компромиссам. Но все эти критерии были выбраны потом, а в начале была идея, толчком к которой послужил взгляд, брошенный на калорифер из Канады «Буллерьян». (прототипом послужило другое отопительное устройство). И сразу заработала критика (автор в свое время был обременён познаниями и профессией теплотехника).

Трубы для конвекции – это хорошо, но почему они не целиком в топочном пространстве, при этом появился бы полноценный корпус и всё это существенно увеличило бы поверхность теплообмена. Зачем такое обилие сварных швов и почему, собственно, выбрана форма «бочки»? Вспомнились экранирования трубами топок парогенераторов ТЭЦ и вообще организация там теплообменных процессов.

В общем, можно сделать лучше и существенно. И за пару вечеров были сделаны эскизы, послужившие основой для изготовления опытного образца и выпуска отопительных котлов малыми сериями.

Печь Студент

Не обошлось и без проколов. Автор кается, но один конструктивный элемент он «собезьянничал», позаимствовав, не проверив, у «Буллерьяна». Элемент этот предназначен для подачи вторичного воздуха на сжигание генераторных газов и помпезно назван «инжектором».

Автор, исследовав инжектор с помощью изогнутой проволочки, пришёл к выводу, что это просто трубка зауженным устьем, через которую собственно и попадает воздух в разреженное топочное пространство из конвективных труб.

Признав такую конструкцию на веру, автор котла воздухогрейного практически повторил его в своем устройстве, назвав устья воздушных трубок «жиклерами» (так называют калиброванные отверстия автомобильных карбюраторов). Впоследствии было обнаружено, что от этих трубок больше вреда, чем пользы.

В интенсивном режиме горения, возможно, они частично и работают, но вот в тлеющем (генераторном)…Да, в этом режиме КПД несколько повышался, но вот странность: наличие вредностей (несгоревшего топлива) было выше, чем в интенсивном режиме. Причиной явилась недостаточная температура генераторных газов в момент их встречи с вторичным воздухом, который также имел ещё более низкую температуру.

С целью достижения полноты сжигания генераторных газов компания «Професоръ Бутаковъ» провела серию опытных работ и, в итоге, положительный результат был получен.

В ближайшее время вниманию пользователей будет предложена новая версия популярного котла, который будет выпускаться и в варианте, предназначенном для водяного отопления. Данные сертификационных испытаний будут сообщены дополнительно.

В выпускаемых ныне моделях также произошли изменения.

В моделях «Студент» и «Инженер» увеличен диаметр конвективных труб и уменьшена толщина их стенки, вследствие чего живое сечение по проходу нагреваемого в них воздуха, по сравнению с распространенными на рынке калориферами (соответственно с такими же объемами топок) увеличилось с 35% до 70 %, что заметно улучшило условия теплообмена.

Выход дыма теперь происходит не сверху, а из задней стенки корпуса через присоединенный на «герметике» тройник. Это изменение, хотя и в ущерб компактности, произведено с учетом пожеланий многочисленных пользователей. Теперь чистку дымовой трубы можно осуществлять, не отсоединяя её от котла, и сам котел меньше «засаживается».

Тройник теперь оснащен герметичной дроссельной заслонкой для регулирования тяги и съемным донышком для возможности чистки дымовой трубы на проход. Для возможности удаления конденсата в донышке теперь имеется штуцер.

Зольный отсек получил хорошее уплотнение за счет термошнура, уложенного в панели зольного ящика.

Появилось простое устройство для фиксации зольного ящика в задвинутом состоянии (герметичность, пожарная безопасность). А на панели зольного ящика установлена заслонка, позволяющая тонко регулировать первичный воздух (воздух,поступающий под колосник)

Технические характеристики котлов "Професоръ Бутаковъ":
