3DRobotics 3DR Radio радио телеметрия 433 МГц радиомодем APM APM2.5 APM2.6 для Arducopter ArduFlyer Ardupilot Mega Arduino AVR ARM PIC ATMega STM8 STM32 [z80cpu]

В наличии: 2 комплекта.

Описание:

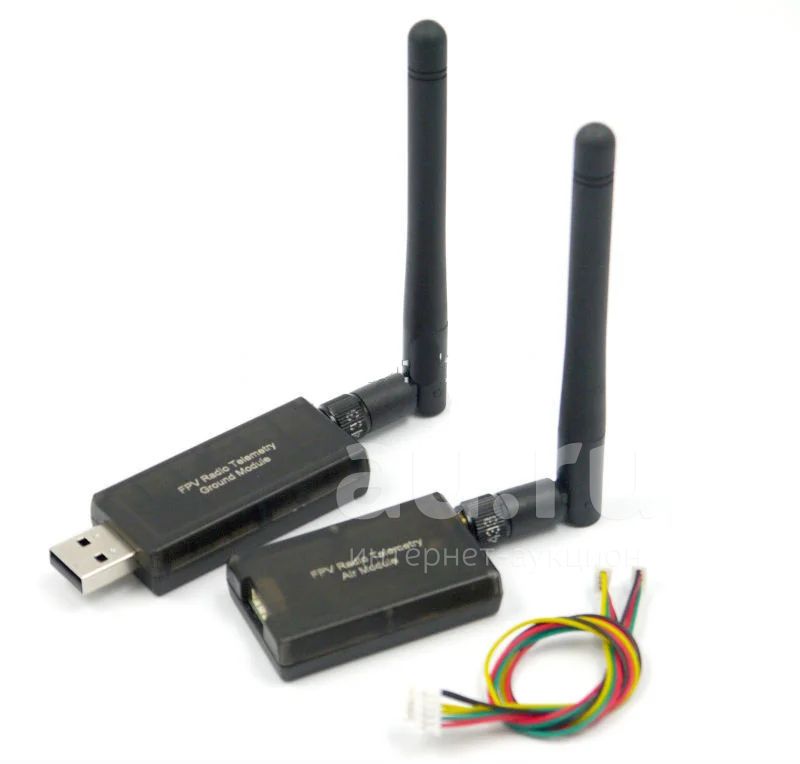

Комплект радиотелеметрии 3DR 433 МГц, по умолчанию, используется для установки связи между наземной станцией и платформой Ardupilot Mega. Также может использоваться для беспроводной передачи данных по радиоканалу в полнодуплексном режиме. Практическое применение: беспроводное считывание показателей счетчиков и датчиков, домашняя автоматизация, автоматизированный сбор данных, автоматизация систем безопасности, удаленное управление и мониторинг, управление роботами, метеорология, управление моделями самолетов, работа с Arduino.

«Наземный» модуль имеет интерфейс USB – FDTI. Интерфейс основан на микросхеме FT232RL.
«Бортовой» модуль имеет FDTI интерфейс исполненный в 6-пиновом штыревом разъеме. Обозначение контактов:

TxD – данные, передаваемые компьютером в последовательном коде (логика отрицательная);
RxD – данные, принимаемые компьютером в последовательном коде (логика отрицательная);
RTS – сигнал запроса передачи. Активен во все время передачи;
CTS – сигнал сброса (очистки) для передачи. Активен во все время передачи. Говорит о готовности приемника;
5V – напряжение питания 5 В;
GND – сигнальное заземление, нулевой провод.

Разъемы для антенн – SMA (Sub Miniature version A).
Питание «наземного» модуля может осуществляется от USB порта компьютера. Питание «бортового» модуля может осуществляется от Arduino контроллера (другого микропроцессорного управляющего устройства), внешнего источника питания. Напряжение питания обоих модулей 5 В.

Характеристики:

модель: 3DR 433 МГц;
рабочая частота: 433 МГц;
возможный диапазон частот: 414 – 454 МГц;
чувствительность приемника: -121 дБм;
выходная мощность передатчика: 20 дБм (100 мВт);
скорость передачи по радиоканалу: до 250 kbps;
поддержка протокола: MAVLink;
встроенная корректировка ошибок: позволяет исправить до 25% ошибок при передаче;
поддержка технологий: LBT и AFA;
может быть использован с: двунаправленным усилителем для увеличения радиуса связи;
прошивка с: открытым программным кодом;
поддержка команд: AT и RT;
радио модуль на основе технологи: HopeRF HM-TRP;
размеры наземной станции: 55 x 17 х 7 мм;
размеры бортовой станции: 46 x 20 х 10 мм;
вес комплекта: 52 г.

Комплект поставки:
наземный модуль + корпус;
бортовой модуль + корпус;
кабель BLS-6 – DF-13;
длинная антенна;
короткая антенна.
