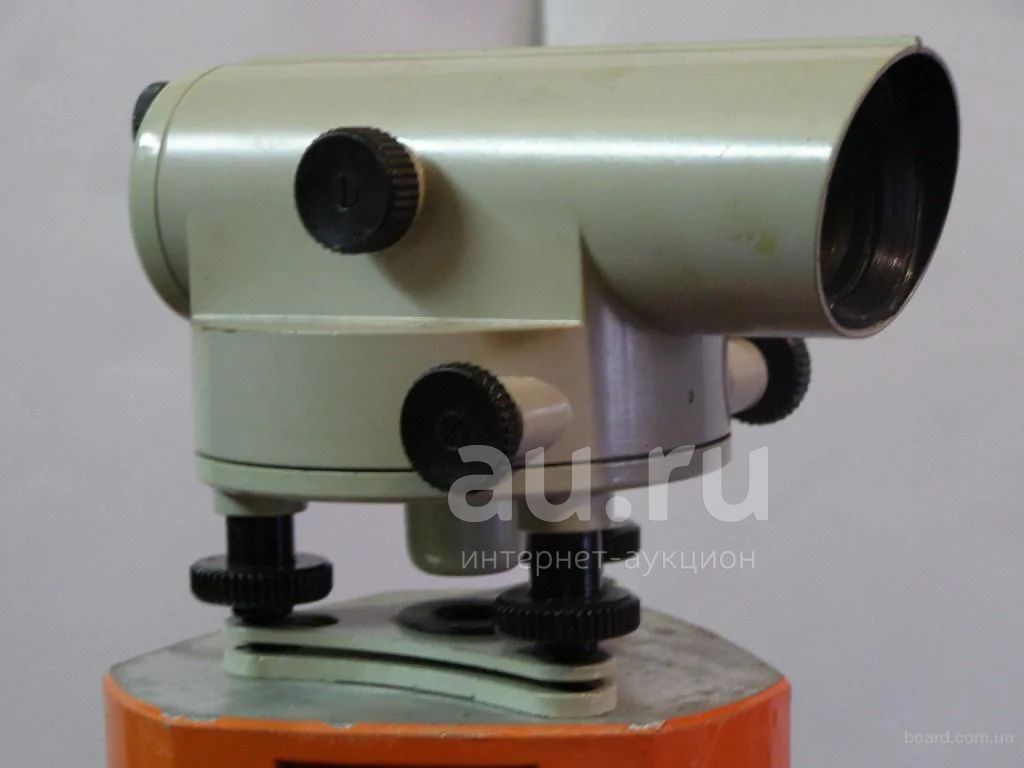

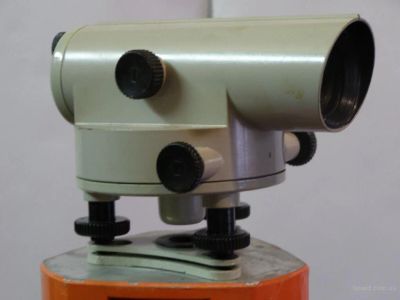

Нивелир Н3-К, бу, 1981 г.в.

Нивелир бывший в употреблении Н3-К, 1981 г.в.
Точный нивелир с самоустанавливающейся линией визирования, предназначенный для нивелирования 3, 4 классов и технического, а также для инженерно геодезических работ при изысканиях и строительстве зданий и сооружений. Нивелир обеспечивает выполнение геометрического нивелирования со средней квадратической погрешностью 3-4 мм на 1 км двойного хода.
Устанавливают нивелир в рабочее положение подъемными винтами по круглому уровню, наблюдая за положением его пузырька в откидное зеркальце. Подъемные винты нивелира имеют укрупненный шаг резьбы, что позволяет приводить нивелир в рабочее положение с минимальной затратой времени.
Нивелир Н3-К не имеет закрепительного винта. При грубом наведении на рейку достаточно легко вращается рукой и надежно фиксируется в нужном направлении. Точное наведение трубы нивелира на рейку выполняют вращением одной из двух головок наводящего винта бесконечной наводки, расположенных с обеих сторон прибора и позволяющих выполнять наведение как правой, так и левой рукой.
Диафрагма сетки нитей крепится в окулярной части зрительной трубы двумя вертикальными юстировочными винтами, с помощью которых сетку при необходимости можно смещать с вертикальной плоскости вверх или вниз. Эти винты, как и крепежные винты окуляра, крепящие его в торце корпуса трубы, закрыты предохранительным колпачком, который можно легко снять, если свинтить плоскую гайку.

Оптическая схема зрительной трубы имеет трёхлинзовый объектив, фокусирующую линзу, сетку нитей, нанесенную на стеклянной пластинке, и окуляр, между фокусирующей линзой и сеткой нитей расположен призменный компенсатор, устанавливающий визирную линию в горизонтальное положение при наклоне оси вращения прибора в пределах 10’. Компенсатор состоит из двух прямоугольных призм и служит для передачи изображения в плоскость сетки нитей. Призма 6 подвешена к верхней части корпуса нивелира на двух парах скрещивающихся стальных нитей. Система подвески умножительная: отношение верхней и нижней сторон трапеции, образованной нитями подвески, равно 1/3.
Компенсатор снабжен ограничителем, предохраняющим нити подвески от обрывов. Колебания компенсатора гасятся успокоителем (демпфером) поршневого типа. Особенностью компенсатора является то, что в нем мгновенный полюс вращения призмы 6 совмещен с серединой её отражающей грани и с центром тяжести подвески, находящимся на пересечении нитей. Такое устройство обеспечивает постоянство фокусировки и повышение точности работы компенсатора, так как в этом случае сохраняется постоянство расстояния от отражающей грани призмы до сетки нитей при наклонах трубы нивелира.

Видеолекция "Работа с нивелиром Н-3К" (13 мин.)
