Цена
590 руб.
Продан по Блиц-цене(2 нояб 2020 14:58)

Описание

Состояние
Новое
Производитель
Другой
Тип охлаждения
Активное
Охлаждение для
Процессора
Комплектующее для
Компьютера

в наличии нет ожидается поставка


Технические параметры

Модель: TEC1-12715.

Размеры: 40mm x 40mm x 4.1mm.

Номинальный рабочий ток: 8-10 A (при напряжении 12В)

Максимальный рабочий ток: 15A

Максимальное напряжение 15.4В

Рабочая температура: -30 до 70С.

Тепловая мощность (охлаждение)*1: 137Вт

Тепловая мощность (нагрев)*2: 368Вт

Максимальная электрическая мощность 231Вт


1) это максимальная мощность при нулевой разнице температур между пластинами

2) это максимальная мощность выделяемая на горячей стороне,при нулевой разнице температур между пластинами и максимальном напряжении и токе.

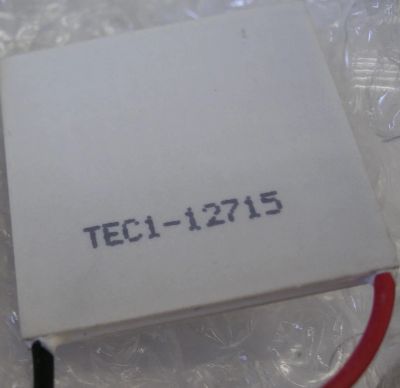

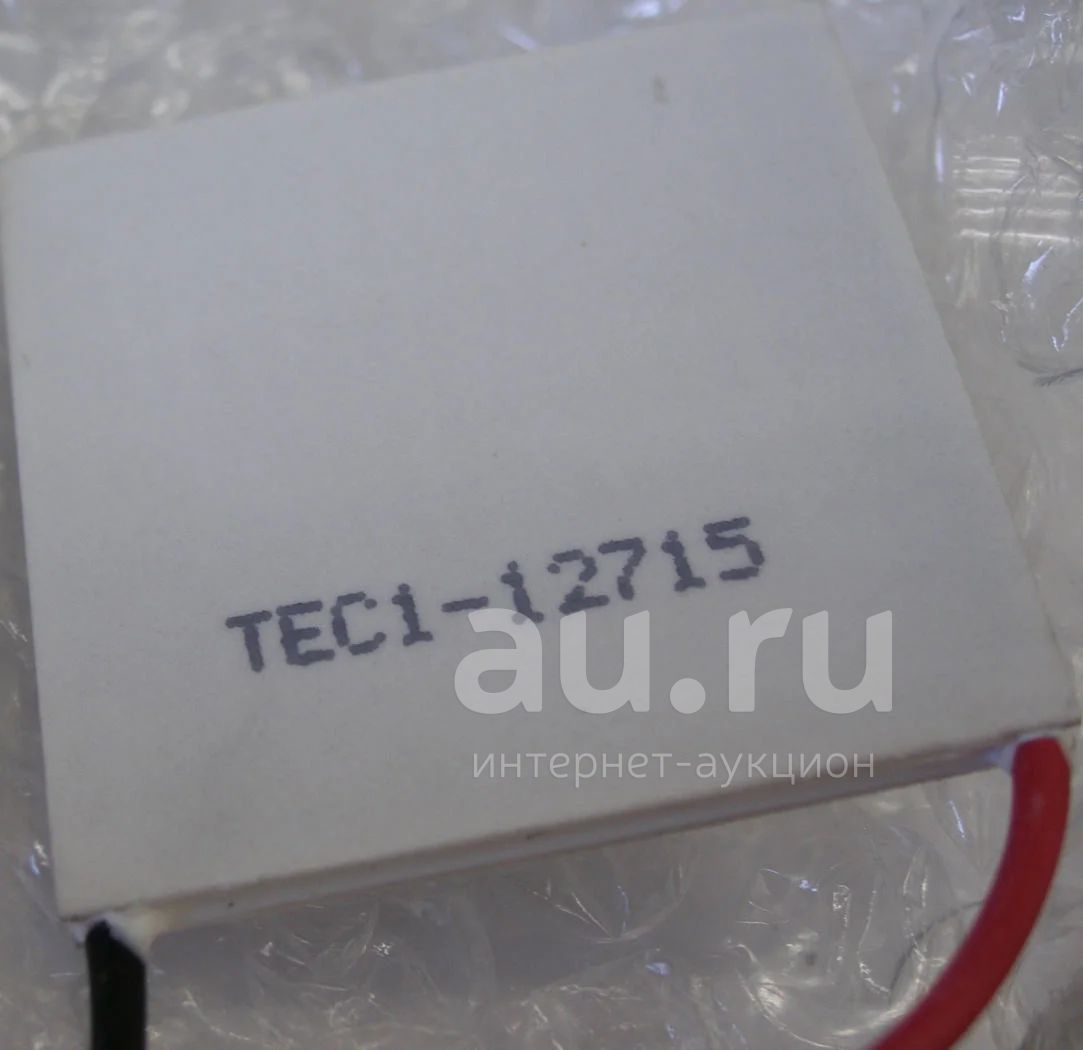

Элемент Пельтье представляет собой керамическую пластинку размером 40х40х4мм с двумя проводами.

При пропускании тока одна сторона нагревается, другая - охлаждается (тепловой полупроводниковый насос).

Для охлаждения процессоров холодную сторону прикладывают на термопасте к чипу, а на горячую сажают мощный радиатор. Однокаскадная схема способна создать разницу температур градусов в 30-40, т.е. при определённом старании процессор можно охладить почти до нуля градусов.


Модули обратимы - те при изменении полярности поверхности нагрева и охлаждения поменяются местами.


Подробнее можно прочитать здесь:

http://Мощность 150Вт

Мощность 200Вт


В наличии водоблоки

Универсальный водоблок


Теплозащитная прокладка против конденсата

Теплозащитная прокладка



В наличии много светодиодов для оформления


Синий 3мм

Белый 3мм

Пурпурный 5мм

Салатно-зеленый 3мм

Изумрудный Зеленый 5мм

Красный 5мм

Красный 3мм

Желтый 3мм

RGB c общим анодом


ВНИМАНИЕ!

элементы пельтье нельзя включать без радиатора с на горячей стороне

нельзя допускать нагрев горячей стороны выше 80С


фото поврежденного элемента пельтье

видно как на горячей стороне (в данном случае это нижняя на фото)

припой вытек, а полупроводниковые кристаллы повреждены



Пример неправильной установки элемента пельтье на процессор

при такой установке

- будет образовываться конденсат (края элемента пельтье оказались в воздухе)

- существенно снизится кпд охлаждения за счет переохлаждения краев элемента пельтье

правильно - между процессором и элементом пельтье установить медную пластину-темплораспределитель 40х40х5мм


Теплоизоляция нужна для предотвращения образования конденсата

один из примеров


ссылки и видео по теме защиты от конденсата

http://www.hwp.ru/articles/Ohlazhdenie_elementom_Pelte/

http://www.thg.ru/cpu/20031231/print.html

Поделиться этим лотом:

Вопросы

Всё теперь всё предельно ясно! Огромное спасибо! TEC1-12715 есть в наличии?
2 окт 2019 05:46
да
2 окт 2019 05:55
Ок.
Поясните ещё пожалуйста.
Используя два этих элемента таким образом, мы увеличиваем мощность (охлаждение) элемента TEC1-12706 или просто получим большую разницу температур?
2 окт 2019 05:20
для повышения мощности (тепловой) необходимо параллельное соединение
для повышения разницы температур последовательное

в вышеуказанном примере с TEC1-12706 + TEC1-12715 достижимая тепловая мощность охлаждения будет в районе 40Вт.
При температуре горячей стороны в +40С, достижимая температура холодной стороны -70С
(но надо понимать, что максимальный КПД элементов пельтье достигается при нулевой разнице температур, с ее увеличением он падает. )
2 окт 2019 05:28
Понял. Спасибо. А можно так: холодная/TEC1-12706/TEC1-12715/горячая ?
1 окт 2019 13:34
смотрим
TEC1-12706: Тепловая мощность (нагрев)*2: 147.3Вт
TEC1-12715: Тепловая мощность (охлаждение)*1: 137Вт
немного не сходится

для исключения проблем TEC1-12706 питаем от 12В
а TEC1-12715 от 15.4, тем самым обеспечивая запас.
2 окт 2019 03:20
Здравствуйте! Подскажите можно подключить два таких элемента прикрепив их друг к другу сторонами А1/В2, чтобы увеличить мощность нагрева/охлажнения на сторонах А2 и В1?
1 окт 2019 13:08
да, каскадирование элементов пельтье нормальная практика, но надо понимать, что:
1. температура горячей стороны ограничена 80С
2. это даст возможность получить меньшую температуру
3. как правило, каскадирование пирамидальное:

холодная сторона
-----------
1й элемент
--------------------------------------
2й и 3й элементы
-----------------------------------------------
горячая сторона
1 окт 2019 13:17
сейчас ниже 15 тепла не опускается!
есть смысл менять?
16 июля 2019 15:09
информации недостаточно
те надо
1. узнать какие там сейчас стоят элементы и как включены
2. важно на сколько хорошо работает охлаждение горячей стороны
3. измерять ток через элементы и напряжение на них

в общем виде
если там к примеру стоит два 12706 и включены последовательно
то можно
а) просто заменить на два 12715 - это улушит ситуацию
б) не только заменить на два 12715 но и укомплектовать каждый преобразователем на 15.4в и 15А
в обоих случаях надо будет усиливать проводку для подключения этого холодильника так как ток потребления вырастет до 20А по линии 24В
21 июля 2019 19:48
подскажи есть авто холодильник на нем питание 12-24 в итак понимаю элемент 24в стоит если поменять на 12в эффективность охлаждения повысится?
16 июля 2019 15:06
1. элементов пельтье на 24 не выпускают
2. скорее всего там стоит два по 15,4 в включенных последовательно
но возможен и понижающий преобразователь

самый правильный вариант - это как раз понижающий преобразователь дающий 15.4В
21 июля 2019 19:42
Здравствуйте! Есть ли смысл его ставить между куллером (200 ватт тепла) и процессором питая от блока 12v? "Почему именно его хочу?" спросите вы, "для запаса мощности и прочности, но питать пока 12v. Дальше может и от 15v подключу на водянку" отвечу я.
23 нояб 2018 04:40
Возможно.
смотрите на характеристики

Тепловая мощность (охлаждение)*1: 137Вт
1) это максимальная мощность при нулевой разнице температур между пластинами

соответственно если Вам нужно отвести 200Вт то нужно как минимум 2 элемента
23 нояб 2018 11:51
Добрый день, не подскажете какая примерно температура будет на охлаждаемой поверхности при 12 В?
24 сен 2018 12:44
вопрос некорректный - те на него нельзя ответить
так как неизвестно сколько тепла подводится к холодной стороне
также надо понимать что при 12В модуль будет потреблять не 15А а существенно меньше - и как следствие его термоэлектрическая мощность упадет

как уже писалось ранее - необходимо использовать отдельный БП на 15.4В
ибо питать от 12В это все равно как купить феррари, заправить 92м бензином и удивляться почему не едет ?
24 сен 2018 12:49
30 авг 2018 08:23
правильная схема

те 2 контура между которыми стоят элементы пельтье

также обращаю внимание на то, что надо питать не 12В а 15.4В для получения максимального КПД
31 авг 2018 09:05
очень интересная тема,пойду читать про нее.Имеет ли смысл подключить ее в водяной контур охлаждения процессора вместо(или не вместо,а после радиатора через такие водоблоки( krsk.au.ru/10086276/ ) наклеив на них этот элемент пельтье ? Будет ли хватать 3 таких элемента охлажать 1 250 ватный процессор?
30 авг 2018 07:50
да, литературу рекомендую прочитать, так как охлаждение элементами пельтье хоть и более удобно чем классическим компрессорным вариантом, но содержит в себе другие особенности.
касаемо водяного контура - он обязателен при таких мощностях
как правило используют 2 контура - холодный и горячий
между которыми и ставят элементы пельтье.
в связи с тем, что эффективность элементов пельтье обратно пропорциональна дельтье температур между поверхностями, для разгона применяют 3х контурную систему, и соответственно в первом контуре уже не вода а спирт.
31 авг 2018 08:55
