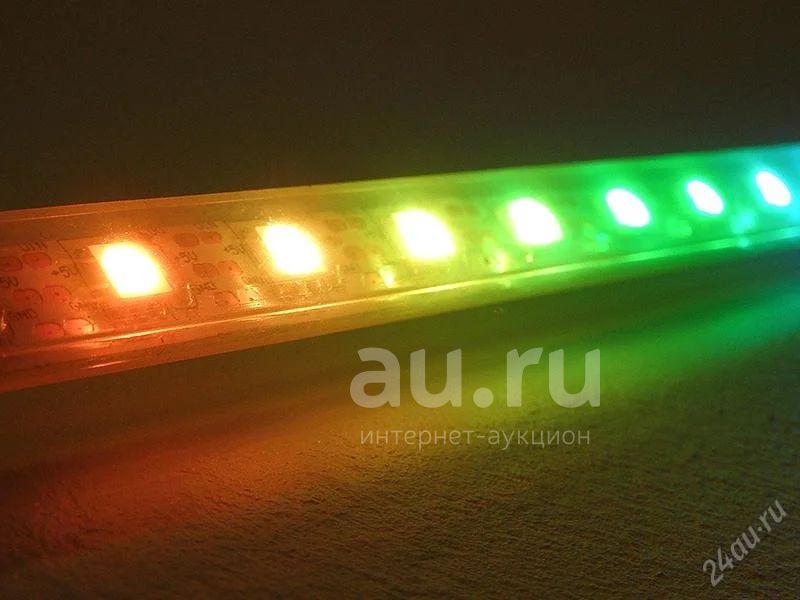

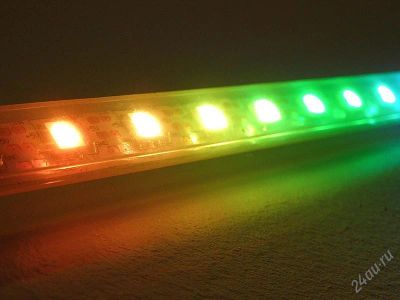

Адресная светодиодная лента RGB на WS2812B

Самая продвинутая в плане управления лента - позволяет зажигать КАЖДЫЙ из диодов любым цветом, независимо от других диодов.

Предназначена для создания систем динамического света, а также бегущих строк, световых досок, светодиодных лент и даже полноценных видео экранов.

Описание чудо-диодов тут: krsk.au.ru/2776928/

60 диодов на метр. Исполнение IP-68 (максимальная защита, в силиконовой трубке).

Питается от источника 5 вольт (предельное долговременное - 5.5 вольт), максимальный ток потребления 3.9 ампера на метр.

Может нарезаться по одному диоду, т.е. по 17мм.

ЦЕНА ЗА 1 МЕТР ЛЕНТЫ!

Лента собрана по следующей схеме:

Вход ленты - 3 провода:

1) +5 вольт

2) земля

3) вход данных

Допускается каскадирование пятиметровых кусков (с подачей отдельного питания на каждый каскад).

Управляется специализированными контроллерами, либо любыми микроконтроллерными системами.

Управление лентой с помощью контроллера ARDUINO UNO:

1) Подаём на ленту питание +5 вольт

2) Соединяем "землю" Arduino и "землю" ленты.

3) Подаём сигнал с 13 ножки Arduino на вход данных ленты.

4) Подключаем Arduino к компьютеру через USB

5) Заливаем скетч. ВНИМАНИЕ! Для работы скетча нужна библиотека fastspi_led2. Брать тут: http://code.google.com/p/fastspi/

Скетч:

// #define FAST_SPI_INTERRUPTS_WRITE_PINS 1

// #define FORCE_SOFTWARE_SPI 1

#include "FastSPI_LED2.h"

#define NUM_LEDS 300 // число диодов в ленте

struct CRGB { byte g; byte r; byte b; };

struct CRGB leds[NUM_LEDS];

struct CRGB pat1[16]={255,255,255, 255,255,255, 100,0,100, 100,0,100, 100,0,100, 100,0,100, 0,40,50, 0,20,30, 0,20,30, 0,20,30, 2,0,20, 0,0,20, 0,0,20, 0,0,20, 0,0,20, 0,10,0};

struct CRGB pat2[16]={0,255,0, 0,255,100, 0,255,255, 0,255,255, 0,100,255, 50,0,255, 100,0,255, 255,0,255, 255,0,100, 255,0,50, 255,0,0, 255,50,0, 255,100,0, 255,255,0, 100,255,0, 50,255,0};

struct CRGB pat3[16];

WS2811Controller800Mhz<13> LED; // задаём через какую ногу выводятся данные

void setup() {

LED.init(); // инициализация ленты

}

void loop() {

//=======Бегущая радуга==================

/*for(int i = 0; i < 16; i++) {

for(int iLed = 0; iLed < NUM_LEDS; iLed++) {

leds[iLed]=pat2[i+iLed&15];}

LED.showRGB((byte*)leds, NUM_LEDS);;

delay(50); }

*/

//=======Бегущая радуга==================

//=======Бегущие хвосты==================

for(int iLed = 0; iLed < NUM_LEDS; iLed++) {

memset(leds,0, NUM_LEDS * sizeof(struct CRGB));

for(int i = 0; i < 16; i++) { if (iLed-i>0) {leds[iLed-i]=pat1[i];}

if (iLed-i>0) {leds[NUM_LEDS-iLed+i]=pat2[i];}}

LED.showRGB((byte*)leds, NUM_LEDS);;

delay(30);

}

for(int iLed = 0; iLed < NUM_LEDS; iLed++) {

memset(leds,0, NUM_LEDS * sizeof(struct CRGB));

for(int i = 0; i < 16; i++) { if (iLed-i>0) {leds[NUM_LEDS-iLed+i]=pat1[i];}

if (iLed-i>0) {leds[iLed-i]=pat2[i];}}

LED.showRGB((byte*)leds, NUM_LEDS);;

delay(30);

}

//=======Бегущие хвосты==================

//=======Бегущая точка===================

/*

for(int i = 0; i < 3; i++) {

for(int iLed = 0; iLed < NUM_LEDS; iLed++) {

memset(leds, 0, NUM_LEDS * sizeof(struct CRGB));

switch(i) {

case 0: leds[iLed].r = 255; break;

case 1: leds[iLed].g = 255; break;

case 2: leds[iLed].b = 255; break;

}

LED.showRGB((byte*)leds, NUM_LEDS);;

delay(20);

}

}

/*

//=======Бегущая точка===================

//=======Мерцание========================

/* for(int i = 0; i < 32; i++) {

memset(leds, i, NUM_LEDS * 3);

LED.showRGB((byte*)leds, NUM_LEDS);;

delay(40);

}

for(int i = 32; i >= 0; i--) {

memset(leds, i, NUM_LEDS * 3);

LED.showRGB((byte*)leds, NUM_LEDS);;

delay(40);

}

*/

//=======Мерцание========================

}
