LCD 1602 HD44780 2х16 символов с подсветкой новый, в наличии много
Торги завершены. Лот не продан.
25 янв 2023 15:33
Возможно, продавец снова выставит его на торги позже. Напишите ему.
Этот лот уже не продается, но мы нашли для вас похожие
резисторы SMD 120 ом типоразмер 1206 RALEC 100шт 5%
120 руб.Северный мост Nvidia NF570-SLI-N-A2
600 руб.Конденсатор 470мкф 16В 10шт в лоте 470 мкф
220 руб.Ёмкостной датчик приближения Proximity Switch 220V для воды угля песка и прочих немагнитных материалов
3 500 руб.Step-UP 4А DC-DC преобразователь на XL6009 (аналог LM2577) 6009
700 руб.AMS1117 LM1117 1.2V 0.8A SOT-223 1,2 В в наличии
60 руб.Высокоскоростной конвертер USB 2.0 в RS232 Serial Port 9 Pin DB9 в наличии USB2COM USB2RS
400 руб.AO3401 P-канальный мосфет в SOT-23 корпусе
15 руб.LCD 1602 HD44780 2х16 символов с подсветкой новый, в наличии много
Цена
400 руб.
Количество: 1 в наличии
Цена
400 руб.
Торги завершены(25 янв 2023 15:33)
Описание
Состояние | Новое |
Дисплей на самом популярном контроллере. 16 символов, 2 строки. Возможно заливать в знакогенератор свои символы.
Применяется в различной серийной аппаратуре (например, в знаменитом IMAX B6), в конструкторах и самоделках.
Подсветка голубая, регулируется контрастность.

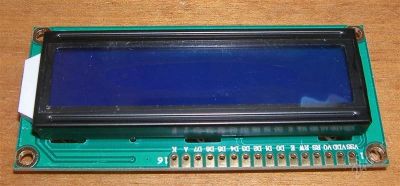

фото реальное а не из интернета.
Ширина шины данных: 8 или 4 бит (программируется)
Размер символа: 5х8 точек или 5х10 точек (программируется)
Внутреннее ОЗУ: есть, точный объём указать затрудняюсь
Аппаратная реализация курсора.
Размер платы: 80х36х12 мм
Размер дисплея: 64х13 мм
В интернете имеется куча программ и библиотек под любой контроллер для этого дисплея.
Описание работы с ним
Русификация
в лоте продается 1шт
в наличии
также есть с желто-зеленой подсветкой
LCD 2x8
если надо 2шт - они будут дешевле
ссылка
При необходимости могу привезти другие дисплеи. Пишите что нужно, постараюсь помочь.
Техническое описание
Назначение выводов дисплея:
VSS - земля
VDD - питание (+ 5 В)
V0 - регулировка контраста (подается напряжение от 0 до 5в)
RS - выбор ввода команды или данных (0 - команда / 1 - данные)
RW - выбор чтения или записи (0 - запись / 1 - чтение)
E - импульс старта записи/чтения
D0-D7 - шина данных/команд
A - анод подсветки дисплея
K - катод подсветки дисплея
Применяется в различной серийной аппаратуре (например, в знаменитом IMAX B6), в конструкторах и самоделках.
Подсветка голубая, регулируется контрастность.
фото реальное а не из интернета.
Ширина шины данных: 8 или 4 бит (программируется)
Размер символа: 5х8 точек или 5х10 точек (программируется)
Внутреннее ОЗУ: есть, точный объём указать затрудняюсь
Аппаратная реализация курсора.
Размер платы: 80х36х12 мм
Размер дисплея: 64х13 мм
В интернете имеется куча программ и библиотек под любой контроллер для этого дисплея.
Описание работы с ним
Русификация
в лоте продается 1шт
в наличии
также есть с желто-зеленой подсветкой
LCD 2x8
если надо 2шт - они будут дешевле
ссылка
При необходимости могу привезти другие дисплеи. Пишите что нужно, постараюсь помочь.
Техническое описание
Назначение выводов дисплея:
VSS - земля
VDD - питание (+ 5 В)
V0 - регулировка контраста (подается напряжение от 0 до 5в)
RS - выбор ввода команды или данных (0 - команда / 1 - данные)
RW - выбор чтения или записи (0 - запись / 1 - чтение)
E - импульс старта записи/чтения
D0-D7 - шина данных/команд
A - анод подсветки дисплея
K - катод подсветки дисплея
резисторы SMD 120 ом типоразмер 1206 RALEC 100шт 5%
120 руб.Северный мост Nvidia NF570-SLI-N-A2
600 руб.Конденсатор 470мкф 16В 10шт в лоте 470 мкф
220 руб.Ёмкостной датчик приближения Proximity Switch 220V для воды угля песка и прочих немагнитных материалов
3 500 руб.Step-UP 4А DC-DC преобразователь на XL6009 (аналог LM2577) 6009
700 руб.AMS1117 LM1117 1.2V 0.8A SOT-223 1,2 В в наличии
60 руб.Высокоскоростной конвертер USB 2.0 в RS232 Serial Port 9 Pin DB9 в наличии USB2COM USB2RS
400 руб.AO3401 P-канальный мосфет в SOT-23 корпусе
15 руб.Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Доброе время суток.У меня к вам вопрос такого плана
Хочу у вас приобрести товар по многим позициям но вот я только живу 150 км
от Красноярска можно ли ли будет перевести вам деньги для того что-бы вы
выслали почтой.
p.s.
у ваше 16x1 HD44780 LCD не указана модель взаимозаменяема ли она с
(WH1601A-YGH-CT(K))?
mega8 у вас появилась?
спасибо.
Хочу у вас приобрести товар по многим позициям но вот я только живу 150 км
от Красноярска можно ли ли будет перевести вам деньги для того что-бы вы
выслали почтой.
p.s.
у ваше 16x1 HD44780 LCD не указана модель взаимозаменяема ли она с
(WH1601A-YGH-CT(K))?
mega8 у вас появилась?
спасибо.
23 март 2014 10:53
