3 850 руб.Автомобильный драйвер на 4-7 одноваттных светодиода
Цена
160 руб.
+7 923 782 XX XX
Магазин «Дайте две!»
Цена
160 руб.
Красноярск, Район ТК Атмосфера дома
+7 923 782 XX XX
Описание
Состояние | Новое |

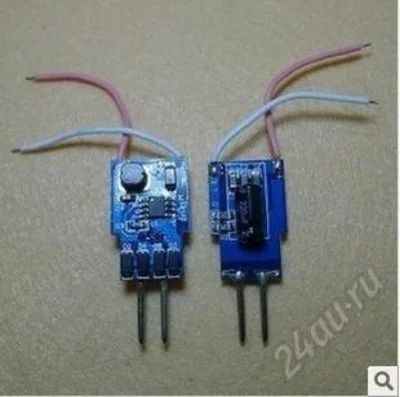

Степ-ап (повышающий) драйвер.
Входное напряжение: 12V~16V (автомобильная сеть)
Ток нагрузки: 300 ма
КПД: 92-96%
Один режим
На входе диодный мост - защита от переполюсовки
Драйвер собран на микросхеме BP1601. Микросхема не имеет англоязычного даташита - только китайский: www.bpsemi.com/pdf/BP1601/BP1601_DS_V1.0.pdf
Как из него понятно, максимальное выходное напряжение может быть до 36 вольт, а ток - до 1 ампера, что вселяет надежду переделать драйвер под 20-30 ваттные светодиоды.
Условия передачи
Торгуем через магазины, ежедневно с 10 до 20 часов.
Красноярск, ул. Вавилова, 1/39 (ТЦ «Атмосфера дома»)
тел. +7 905 088 66 33, без выходных.
Красноярск, ул. Новосибирская, 7 (ТК «Славянский», 1 этаж)
тел. +7 923 771 33 23, 9 мая - выходной
Красноярск, Район ТК Атмосфера дома
Увеличить карту
Электролитический конденсатор 2200 мкФ 35 V
40 руб.Микросхема ULN2803 - набор восьми мощных ключей
35 руб.MAX3232 gреобразователь интерфейса RS-232
25 руб.Сетевой регулятор мощности (димер), 220 вольт до 5000 Ватт
920 руб.ИС для блоков питания VIPer12A, DIP-8
35 руб.Линейный стабилизатор напряжения L7812 +12 вольт TO-263
30 руб.Разъём DB9 мама, угловые ноги, на плату
55 руб.Фильерная доска (полукруг) 0,55-3,0 мм класс А
3 850 руб.Поделиться этим лотом:
Рекомендуем посмотреть
Вопросы
Добрый день! Подскажите пожалуйста, можно ли на этом драйвере понизить ток до 150-200 милиампер? Хочу запитать 4 одноватных светодиода, при этом необходимо понизить яркость свечения и температуру (что бы не использовать радиатор).
27 окт 2015 13:57
Чтобы не использовать радиатор нужно понизить ток до 60-80 ма.
Ток понижается перепайкой токозадающего резистора на плате на больший номинал.
Ток понижается перепайкой токозадающего резистора на плате на больший номинал.
27 окт 2015 14:28
Ампер это максимум что удалось когда цеплял 50 ватный светодиод, а при 9ватной матрице кпд получилось 98% 14в 0.63А
23 янв 2015 09:24
Можно максимум раскачать до 24вт, при питании 24в и потреблении 1а, для поднятия напряжения на выходе нужно разрезать дорожку идущую с + на 3ю ножку микросхемы и впаять резистор 3-4кОм. Запитал таким образом светодиоды krsk.au.ru/2878613/
23 янв 2015 07:17
Спасибо, но вы точно про этот драйвер? Да и вообще нескладушки получаются.
Питаем 24в 1А, на выходе имеем (по параметрам указанной вам матрицы) 30 вольт, 0.3 ампера. Очень грустное КПД. Всего 40%.
Питаем 24в 1А, на выходе имеем (по параметрам указанной вам матрицы) 30 вольт, 0.3 ампера. Очень грустное КПД. Всего 40%.
23 янв 2015 07:25
